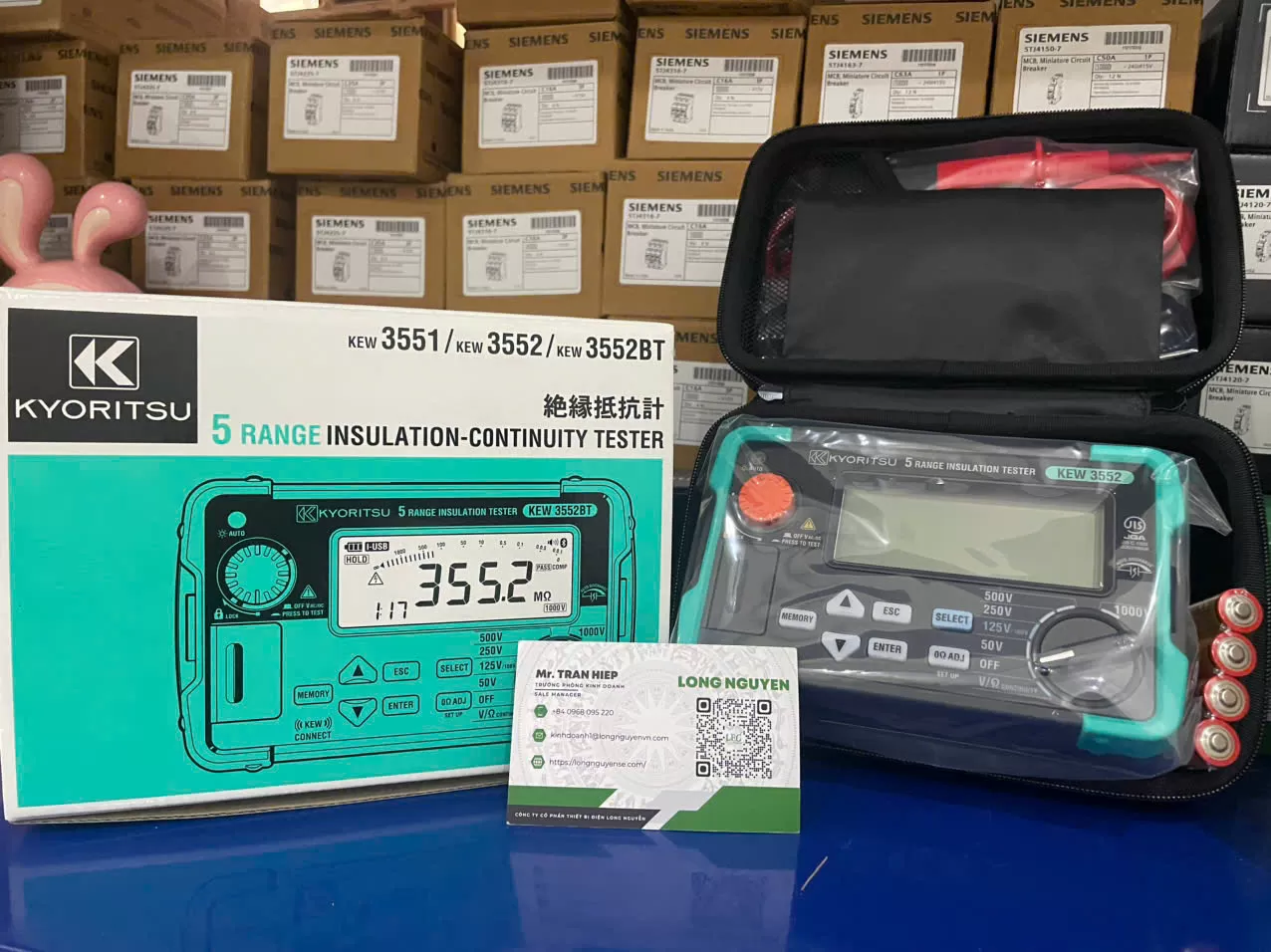

Máy đo điện trở cách điện Kyoritsu KEW 3552 – Thiết bị đo cách điện chuyên nghiệp, tích hợp bộ nhớ và USB
Giới thiệu máy đo điện trở cách điện Kyoritsu KEW 3552
Máy đo điện trở cách điện Kyoritsu KEW 3552 là thiết bị đo điện chuyên dụng đến từ thương hiệu Kyoritsu Nhật Bản, được sử dụng để kiểm tra và đánh giá chất lượng cách điện của hệ thống điện, động cơ, máy biến áp, cáp điện và thiết bị công nghiệp. Thiết bị nổi bật với tốc độ đo nhanh chỉ khoảng 0,5 giây, khả năng lưu trữ dữ liệu trong bộ nhớ và hỗ trợ kết nối USB để xuất báo cáo chuyên nghiệp.
Kyoritsu KEW 3552 được phát triển nhằm đáp ứng nhu cầu kiểm tra điện trong công tác bảo trì, nghiệm thu công trình, kiểm định hệ thống điện và quản lý dữ liệu đo lường. Thiết bị tích hợp nhiều tính năng hiện đại như đo PI, DAR và khả năng lưu kết quả trực tiếp trên máy.
Đặc điểm nổi bật của Kyoritsu KEW 3552
- Tốc độ đo nhanh khoảng 0,5 giây
- Hỗ trợ 6 mức điện áp thử
- Đo điện trở cách điện lên tới 40GΩ
- Tích hợp bộ nhớ lưu kết quả đo
- Kết nối USB hỗ trợ xuất dữ liệu
- Chức năng đo PI (Polarization Index)
- Chức năng đo DAR (Dielectric Absorption Ratio)
- Tự động xả điện sau khi đo
- Màn hình LCD hiển thị rõ ràng
- Thiết kế nhỏ gọn, dễ sử dụng
Thông số kỹ thuật Kyoritsu KEW 3552
Dòng sản phẩm: Thiết bị đo điện trở cách điện Kyoritsu
Thông số đo cách điện:
- Điện áp thử: 50V / 100V / 125V / 250V / 500V / 1000V
- Dải đo tối đa: 40GΩ
- Độ chính xác: ±2% rdg ±2dgt
- Dòng định mức: 1,0 – 1,1mA
- Dòng ngắn mạch đầu ra: tối đa 1,5mA
Thông số đo điện áp:
- AC: 2.0 – 600V (45–65Hz)
- DC: ±2.0 – ±600V
- Độ chính xác: ±1% rdg ±4dgt
Thông số chức năng:
- Đo điện trở cách điện
- Đo PI
- Đo DAR
- Lưu dữ liệu bộ nhớ trong
- Kết nối USB xuất dữ liệu
Thông số chung:
- Nguồn cấp: Pin AA (LR6/R6) 1.5V × 4
- Kích thước: 97 × 156 × 46 mm
- Trọng lượng: khoảng 490g
- Tiêu chuẩn an toàn: IEC 61010 CAT III 600V / CAT IV 300V
- Chuẩn bảo vệ: IP40
- Giao tiếp dữ liệu: USB
| Insulation resistance | ||||||
|---|---|---|---|---|---|---|
| Test voltage | 50V | 100V | 125V | 250V | 500V | 1000V |
| Measuring range (Auto-ranging) |
100.0MΩ | 200.0MΩ | 250.0MΩ | 500.0MΩ | 20.00GΩ | 40.00GΩ |
| Mid-scale value | 2MΩ | 5MΩ | 5MΩ | 10MΩ | 100MΩ | 200MΩ |
| First effective measuring range | 0.100 to 10.00MΩ | 0.100 to 20.00MΩ | 0.100 to 25.00MΩ | 0.100 to 50.0MΩ | 0.100 to 500MΩ | 0.100 to 1000MΩ |
| Accuracy | ±2%rdg ±2dgt | |||||
| Second effective measuring range | 0.050 to 0.099MΩ 10.01 to 100.0MΩ |
0.050 to 0.099MΩ 20.01 to 200.0MΩ |
0.050 to 0.099MΩ 25.01 to 250.0MΩ |
0.050 to 0.099MΩ 50.1 to 500MΩ |
0.050 to 0.099MΩ 501 to 2000MΩ |
0.050 to 0.099MΩ 1001 to 4000MΩ |
| Accuracy | ±5%rdg (0.050 to 0.099MΩ: ±2%rdg±4dgt) |
|||||
| Rated current | 1.0 to 1.1mA | |||||
| Output short circuit current | 1.5mA max | |||||
| Ω / Continuty | ||||||
| Auto-ranging | 40.00/400.0/4000Ω | |||||
| Accuracy | ±2.5%rdg ±8dgt | |||||
| Output voltage on open circuit | 5V（4 to 6.9V） | |||||
| Output short circuit current | 200mA or more | |||||
| Voltage | ||||||
| Voltage range | AC 2.0 to 600V（45 to 65Hz） DC -2.0 to -600V +2.0 to +600V |
|||||
| Accuracy | ±1%rdg ±4dgt | |||||
| General | ||||||
| Applicable standards | IEC 61010 CAT Ⅲ 600V / CAT Ⅳ 300V, IEC 61010-2-034 IEC61557-1,2,4 IEC61326-1,2-2 IEC60529（IP40） |
|||||
| Power source | LR6/R6（AA）（1.5V）x4 | |||||
| Communication interface | USB | |||||
| Dimension / Weight | 97(L) x 156(W) x 46(D) mm / Approx. 490g（including battery） | |||||
| Accessories | 7260（Test lead with remote control switch） 7261A（Test lead with alligator clip） 8017A（Extension prod long） 9173（Carrying case） 9121（Shoulder strap） LR6（AA）（1.5V）x4 Instruction manual |
|||||
| Optional Accessories | 7243A（L-shaped probe） 8016（Hook type prod） 9186A (Carrying case) 9187 (Cord case) 8212-USB（USB adapter） |
|||||
Ứng dụng của máy đo điện trở cách điện Kyoritsu KEW 3552
Máy đo điện trở cách điện Kyoritsu KEW 3552 được sử dụng phổ biến trong:
- Bảo trì hệ thống điện công nghiệp
- Kiểm tra chất lượng cách điện cáp điện
- Kiểm tra động cơ điện
- Đánh giá máy biến áp
- Kiểm định và nghiệm thu công trình điện
- Nhà máy, trạm điện và hệ thống điện dân dụng
Kyoritsu KEW 3552 là lựa chọn phù hợp cho kỹ sư điện và đơn vị bảo trì chuyên nghiệp nhờ khả năng đo chính xác, lưu dữ liệu hiệu quả và hỗ trợ xuất báo cáo thuận tiện.
