Máy đo điện trở cách điện Kyoritsu KEW 3551 – Thiết bị đo cách điện tốc độ cao, độ chính xác vượt trội

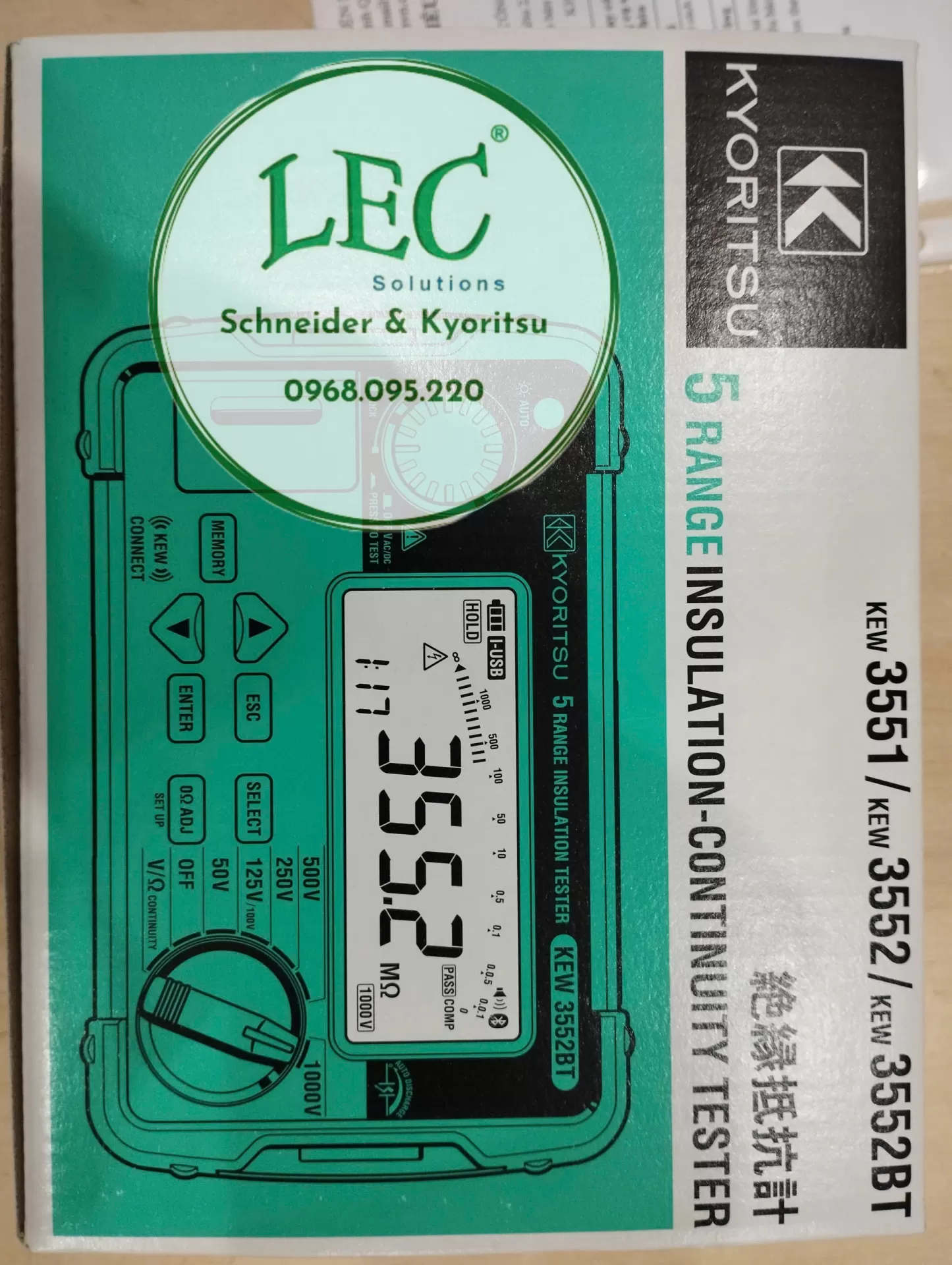

Giới thiệu máy đo điện trở cách điện Kyoritsu KEW 3551
Máy đo điện trở cách điện Kyoritsu KEW 3551 là thiết bị đo điện chuyên dụng đến từ thương hiệu Kyoritsu Nhật Bản, được thiết kế nhằm kiểm tra và đánh giá chất lượng cách điện của hệ thống điện, động cơ, máy biến áp, tủ điện và cáp điện công nghiệp. Thiết bị nổi bật với tốc độ đo nhanh chỉ khoảng 0,5 giây, giúp tăng hiệu suất làm việc và giảm thời gian kiểm tra trong các ứng dụng thực tế.
Kyoritsu KEW 3551 là phiên bản tiêu chuẩn trong dòng thiết bị đo cách điện thế hệ mới của Kyoritsu, tích hợp nhiều chức năng hiện đại như đo PI, DAR, đo điện áp AC/DC, tự động xả điện sau khi đo và màn hình LCD có đèn nền rõ nét.
Đặc điểm nổi bật của Kyoritsu KEW 3551
- Tốc độ đo cực nhanh khoảng 0,5 giây
- Hỗ trợ 6 mức điện áp thử linh hoạt
- Đo điện trở cách điện lên đến 40GΩ
- Tích hợp chức năng đo PI (Polarization Index)
- Hỗ trợ đo DAR (Dielectric Absorption Ratio)
- Đo điện áp AC/DC
- Tự động xả điện sau khi đo
- Màn hình LCD có đèn nền
- Chức năng tự động chuyển dải đo
- Thiết kế nhỏ gọn, dễ sử dụng
- Đạt tiêu chuẩn an toàn quốc tế IEC
Thông số kỹ thuật Kyoritsu KEW 3551
Dòng sản phẩm: Thiết bị đo điện trở cách điện Kyoritsu
Thông số đo cách điện:
- Điện áp thử: 50V / 100V / 125V / 250V / 500V / 1000V
- Dải đo tối đa: 40GΩ
- Độ chính xác: ±2%rdg ±2dgt
- Dòng định mức: 1.0 – 1.1mA
- Dòng ngắn mạch đầu ra: tối đa 1.5mA
Thông số đo điện trở thấp:
- Dải đo: 40.00Ω / 400.0Ω / 4000Ω
- Độ chính xác: ±2.5%rdg ±8dgt
- Dòng ngắn mạch: từ 200mA trở lên
Thông số đo điện áp:
- AC: 2.0 – 600V (45–65Hz)
- DC: ±2.0 – ±600V
- Độ chính xác: ±1%rdg ±4dgt
Thông số chung:
- Nguồn cấp: Pin LR6/R6 (AA) 1.5V × 4
- Kích thước: 97 × 156 × 46 mm
- Trọng lượng: khoảng 490g
- Chuẩn bảo vệ: IP40
- Tiêu chuẩn an toàn: IEC 61010 CAT III 600V / CAT IV 300V
| Điện trở cách điện | ||||||
|---|---|---|---|---|---|---|
| Điện áp thử nghiệm | 50V | 100V | 125V | 250V | 500V | 1000V |
| Phạm vi đo (Tự động điều chỉnh) |
100,0MΩ | 200,0MΩ | 250,0MΩ | 500,0MΩ | 2000MΩ | 4000MΩ |
| Giá trị trung bình | 2MΩ | 5MΩ | 5MΩ | 10MΩ | 100MΩ | 200MΩ |
| Phạm vi đo hiệu quả đầu tiên | 0,100 đến 10,00MΩ | 0,100 đến 20,00MΩ | 0,100 đến 25,00MΩ | 0,100 đến 50,0MΩ | 0,100 đến 500MΩ | 0,100 đến 1000MΩ |
| Sự chính xác | ±2%rdg ±2dgt | |||||
| Phạm vi đo hiệu quả thứ hai | 0,050 đến 0,099MΩ 10,01 đến 100,0MΩ |
0,050 đến 0,099MΩ 20,01 đến 200,0MΩ |
0,050 đến 0,099MΩ 25,01 đến 250,0MΩ |
0,050 đến 0,099MΩ 50,1 đến 500MΩ |
0,050 đến 0,099MΩ 501 đến 2000MΩ |
0,050 đến 0,099MΩ 1001 đến 4000MΩ |
| Sự chính xác | ±5%rdg (0,050 đến 0,099MΩ: ±2%rdg±4dgt) |
|||||
| Dòng điện định mức | 1,0 đến 1,1mA | |||||
| Dòng điện ngắn mạch đầu ra | Tối đa 1,5mA | |||||
| Ω / Tính liên tục | ||||||
| Tự động định vị | 40,00/400,0/4000Ω | |||||
| Sự chính xác | ±2,5%rdg ±8dgt | |||||
| Điện áp đầu ra trên mạch hở | 5V (4 đến 6,9V) | |||||
| Dòng điện ngắn mạch đầu ra | 200mA trở lên | |||||
| Điện áp | ||||||
| Phạm vi điện áp | AC 2.0 đến 600V (45 đến 65Hz) DC -2.0 đến -600V +2.0 đến +600V |
|||||
| Sự chính xác | ±1%rdg ±4dgt | |||||
| Tổng quan | ||||||
| Tiêu chuẩn áp dụng | IEC61010 CATⅢ 600V / CAT IV 300V, IEC 61010-2-034 IEC61557-1,2,4 IEC61326-1,2-2 IEC60529 (IP40) |
|||||
| Nguồn điện | LR6/R6 (AA) (1,5V) x4 | |||||
| Kích thước / Trọng lượng | 97(D) x 156(R) x 46(S) mm / Xấp xỉ. 490g (bao gồm cả pin) | |||||
| Phụ kiện | 7260（Test lead with remote control switch） 7261A（Test lead with alligator clip） 8017A（Extension prod long） 9173（Carrying case） 9121（Shoulder strap） LR6（AA）（1.5V）x4 Instruction manual |
|||||
| Phụ kiện tùy chọn | 7243A（L-shaped probe） 8016（Hook type prod） 9186A (Carrying case) 9187 (Cord case) |
|||||
Ứng dụng của máy đo điện trở cách điện Kyoritsu KEW 3551
Máy đo điện trở cách điện Kyoritsu KEW 3551 được sử dụng rộng rãi trong:
- Kiểm tra hệ thống điện công nghiệp
- Đánh giá cách điện động cơ điện
- Kiểm tra máy biến áp
- Đo và kiểm tra cáp điện
- Bảo trì hệ thống điện nhà máy
- Nghiệm thu và kiểm định công trình điện
Với tốc độ đo nhanh, khả năng đo chính xác và nhiều tính năng hỗ trợ hiện đại, Kyoritsu KEW 3551 là giải pháp phù hợp cho kỹ sư điện, đơn vị bảo trì và ngành công nghiệp điện chuyên nghiệp.
