Máy đo điện trở cách điện Kyoritsu KEW 3127 – Thiết bị đo cách điện cao áp đến 5000V chuyên nghiệp

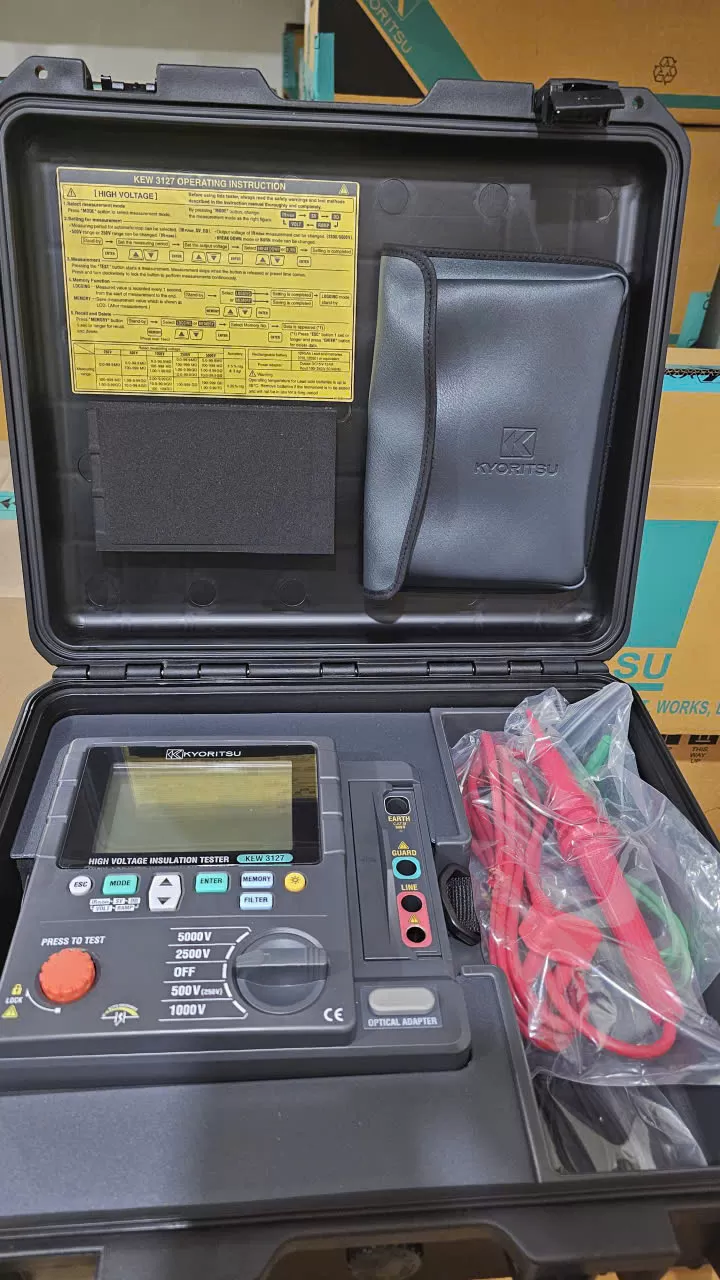

Giới thiệu máy đo điện trở cách điện Kyoritsu KEW 3127
Máy đo điện trở cách điện Kyoritsu KEW 3127 là thiết bị đo điện trở cách điện cao áp chuyên dụng đến từ thương hiệu Kyoritsu Nhật Bản. Thiết bị được thiết kế để kiểm tra, phân tích và đánh giá tình trạng cách điện của cáp điện, động cơ, máy biến áp, máy phát điện, thiết bị đóng cắt và hệ thống điện công nghiệp.
Kyoritsu KEW 3127 nổi bật với khả năng tạo điện áp thử từ 250V đến 5000V và đo điện trở cách điện lên đến 10TΩ. Thiết bị tích hợp các phương pháp chẩn đoán chuyên sâu như IR, PI, DAR, DD, SV và RAMP, giúp kỹ sư điện đánh giá chính xác mức độ suy giảm cách điện theo thời gian. Máy còn hỗ trợ Bluetooth, USB, lưu dữ liệu và ghi nhật ký đo tự động, phù hợp cho công tác bảo trì hệ thống điện chuyên nghiệp.
Đặc điểm nổi bật của Kyoritsu KEW 3127
-
Điện áp thử từ 250V đến 5000V
-
Đo điện trở cách điện tối đa lên đến 10TΩ
-
Dòng ngắn mạch tối đa 5mA
-
Tích hợp các chế độ IR, PI, DAR, DD, SV và RAMP
-
Kết nối Bluetooth 5.0 truyền dữ liệu không dây
-
Hỗ trợ giao tiếp USB với máy tính
-
Chức năng lưu dữ liệu và ghi nhật ký đo
-
Bộ lọc chống nhiễu giúp tăng độ ổn định kết quả
-
Màn hình LCD lớn có đèn nền và biểu đồ cột
-
Tự động xả điện sau khi đo
-
Thiết kế chống bụi, chống nước IP65 khi đóng nắp thiết bị
Thông số kỹ thuật Kyoritsu KEW 3127
Dòng sản phẩm: Thiết bị đo điện trở cách điện Kyoritsu
Thông số đo cách điện:
-
Điện áp thử: 250V / 500V / 1000V / 2500V / 5000V
-
Điện trở cách điện tối đa:
-
9.99GΩ (250V)
-
99.9GΩ (500V)
-
199GΩ (1000V)
-
999GΩ (2500V)
-
9.99TΩ (5000V)
-
-
Độ chính xác: ±5%rdg ±3dgt
-
Dòng ngắn mạch tối đa: 5mA
Thông số đo điện áp:
-
AC: 30 – 600V (50/60Hz)
-
DC: ±30 – ±600V
-
Độ chính xác: ±2%rdg ±3dgt
Thông số đo dòng rò:
-
Dải đo: 0.00nA – 5.50mA
-
Độ chính xác: ±10%rdg
Thông số đo điện dung:
-
Dải đo: 5.0nF – 50.0μF
-
Độ chính xác: ±5%rdg ±5dgt
Thông số chung:
-
Nguồn cấp: Pin sạc 12V tích hợp
-
Giao tiếp: Bluetooth 5.0, USB
-
Kích thước máy: 208 × 225 × 130 mm
-
Trọng lượng máy: khoảng 4kg
-
Chuẩn bảo vệ: IP65 (khi đóng nắp)
-
Tiêu chuẩn an toàn: IEC 61010-1 CAT IV 600V
Phần mềm Android miễn phí "KEW smart 3127"
có sẵn trên "Google Play Store"(*)
(*)Vui lòng tìm kiếm "KEW Smart" trong Google Play Store.
Phí giao tiếp có thể được tính riêng để tải xuống ứng dụng.
Insulation resistance |
||||||
|---|---|---|---|---|---|---|
| Test voltage | 250V (*1) | 500V | 1000V | 2500V | 5000V | |
| Max measurement value | 9.99GΩ | 99.9GΩ | 199GΩ | 999GΩ | 9.99TΩ | |
| Accuracy | 0.0 to 99.9MΩ ±5%rdg±3dgt |
0.0 to 999MΩ ±5%rdg±3dgt |
0.0 to 1.99GΩ ±5%rdg±3dgt |
0.0 to 99.9GΩ ±5%rdg±3dgt |
0.0 to 99.9GΩ ±5%rdg±3dgt |
|
| 0.1 to 9.99GΩ ±20%rdg |
1 to 99.9GΩ ±20%rdg |
2 to 199GΩ ±20%rdg |
100 to 999GΩ ±20%rdg |
0.1 to 9.99TΩ ±20%rdg |
||
| Short circuit current | Max 5.0mA | |||||
| Output voltage | Accuracy | -10 to +10% | -10 to +20% | 0 to +20% | ||
| Variable | - | -20% to 0% (by 5%) | ||||
| Monitor | ±10%rdg±20V | |||||
Voltage measurement |
||||||
| Measuring range | AC: 30 to 600V (50/60Hz) DC: ±30 to ±600V |
|||||
| Accuracy | ±2%rdg±3dgt | |||||
Current measurement |
||||||
| Measuring range | 0.00nA to 5.50mA | |||||
| Accuracy | ±10%rdg (*2) | |||||
Capacitance measurement |
||||||
| Measuring range | 5.0nF to 50.0µF 5.0nF to 25.0µF (5000V) |
|||||
| Accuracy | ±5%rdg±5dgt | |||||
| General | ||||||
| Applicable standards | IEC 61010-1, 61010-2-030 CAT Ⅳ 600V Pollution degree 2 IEC 61010-2-034, IEC 61010-031, IEC 61326-1, 2-2 |
|||||
| Power source | Rechargeable Battery (Lead-acid Battery) 12V (*3) Charging power: DC 15VA MAX | |||||
| Communication interface | USB, Bluetooth®5.0 | |||||

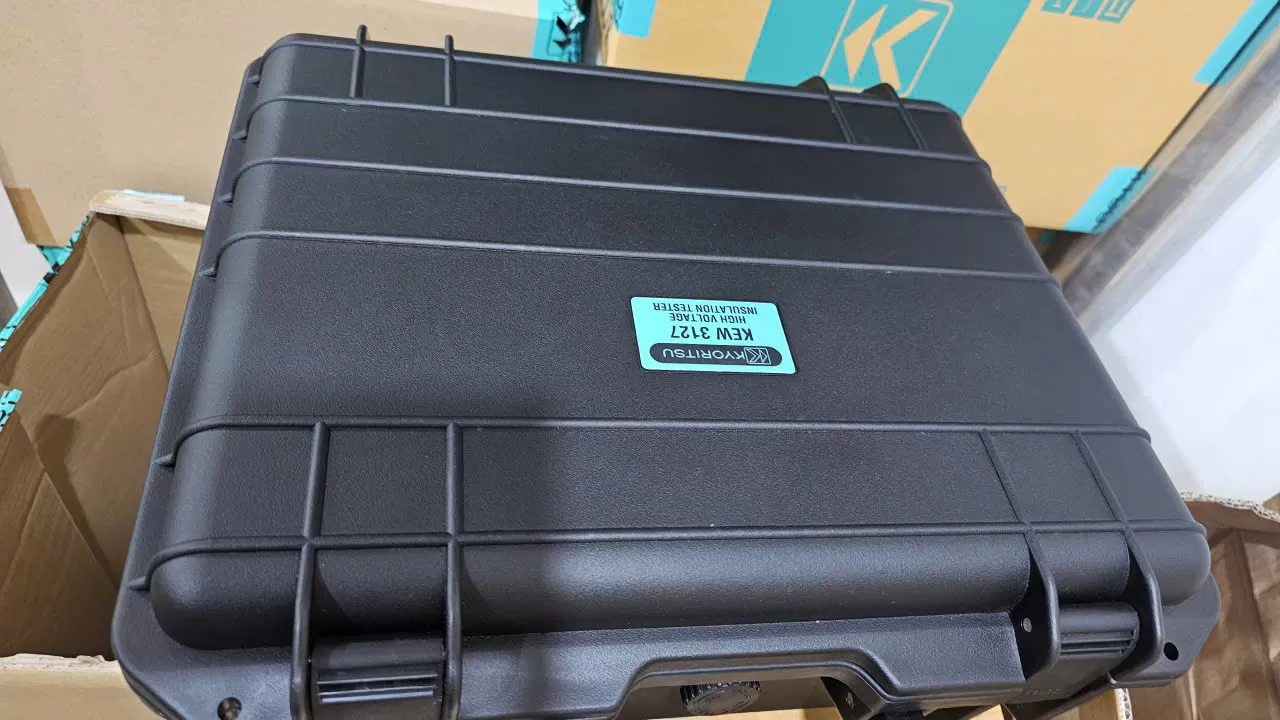

| Dimension | 208 (L) × 225 (W) × 130 (D) mm 380 (L) × 430 (W) × 154 (D) mm (Hard case) |
|||||
| Weight | 3127: Approx. 4kg (including battery) Total: Approx. 8kg (including Accessories) |
|||||
| Accessories | 7165A (Line probe) 7224A (Earth cord) 7225A (Guard cord) 8019 (Hook type prod) 8327EU (Power adapter 15V/1A) 9171 (Carring case [Hard]) Instruction manual |
|||||
| Optional accessories | 7168A (Line probe with alligator clip) 7253 (Longer line probe with alligator clip) 8212-USB (USB adapter) 8302 (Adapter for recorder 1mV/1µA) |
|||||
Please download “KEW Windows for KEW 3127(software)” from here.
(*1): IR mode only
(*2): Determined by resistance and Voltage values (over 10MΩ)
(*3): No measurements are possible while charging
(*): Bluetooth is a registered trademark of the Bluetooth SIG, Inc.
Ứng dụng của máy đo điện trở cách điện Kyoritsu KEW 3127
Máy đo điện trở cách điện Kyoritsu KEW 3127 được sử dụng rộng rãi trong:
-
Kiểm tra cáp điện trung thế và cao thế
-
Đánh giá chất lượng cách điện máy biến áp
-
Kiểm tra động cơ điện công suất lớn
-
Bảo trì máy phát điện công nghiệp
-
Kiểm tra thiết bị đóng cắt điện
-
Nhà máy điện, trạm biến áp và hệ thống công nghiệp
Với khả năng đo điện áp cao, phân tích cách điện chuyên sâu và hỗ trợ lưu trữ dữ liệu thông minh, Kyoritsu KEW 3127 là lựa chọn phù hợp cho kỹ sư điện, đơn vị bảo trì và ngành công nghiệp điện năng chuyên nghiệp.
