Tiếp Địa Chống Sét Thế Nào Là Chuẩn? Hướng Dẫn Đo Điện Trở Đất Chi Tiết

Trong các giải pháp bảo vệ công trình trước thiên tai, hệ thống chống sét đóng vai trò như một lá chắn kiên cố. Tuy nhiên, dù kim thu sét có hiện đại đến đâu hay dây dẫn sét có tốt thế nào, toàn bộ hệ thống sẽ hoàn toàn vô dụng nếu không có một bãi tiếp địa chống sét đạt tiêu chuẩn kỹ thuật.

Vậy thi công tiếp địa chống sét thế nào là chuẩn? Làm thế nào để kiểm tra và đo đạc trị số điện trở bãi tiếp địa nhằm đảm bảo hệ thống luôn sẵn sàng vận hành an toàn? Bài viết dưới đây sẽ cung cấp cho bạn góc nhìn chuyên sâu từ các tiêu chuẩn kỹ thuật hiện hành tại Việt Nam.

1. Hệ thống tiếp địa chống sét là gì? Vì sao phải đạt chuẩn?

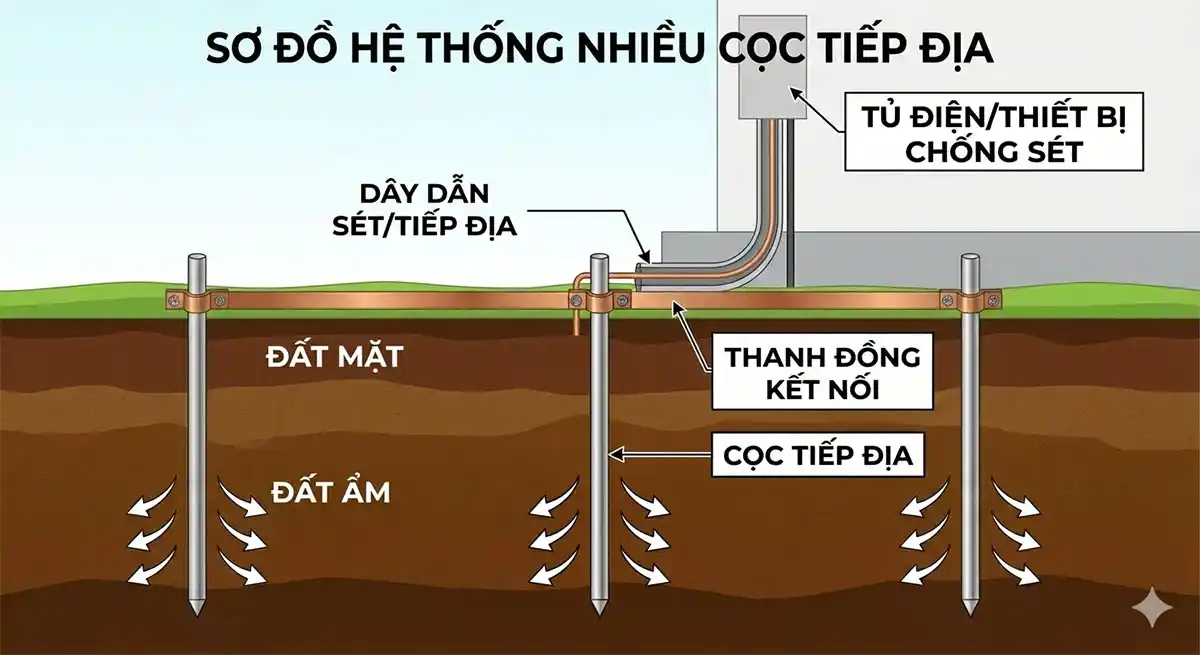

Hệ thống tiếp địa chống sét (hay hệ thống nối đất) là tập hợp các vật thể dẫn điện được liên kết trực tiếp với nhau và chôn sâu dưới lòng đất. Nhiệm vụ duy nhất nhưng tối quan trọng của nó là thu nhận nguồn năng lượng điện cực lớn từ cú sét đánh, sau đó tản nhanh dòng điện này vào lòng đất một cách an toàn nhất.

Nếu hệ thống nối đất thi công sai kỹ thuật hoặc bị tăng trị số điện trở, hậu quả sẽ vô cùng nghiêm trọng:

Hiệu ứng điện áp bước nguy hiểm: Dòng điện sét không tản nhanh được vào đất sẽ lan truyền trên mặt đất xung quanh khu vực bãi tiếp địa, tạo ra hiệu ứng điện thế chênh lệch nguy hiểm trực tiếp đến tính mạng con người di chuyển gần đó.
Xung ngược dòng phá hủy thiết bị điện: Điện thế tại bãi tiếp địa tăng quá cao sẽ phóng ngược lại theo các đường dây tiếp địa an toàn thiết bị, phá hủy hoàn toàn bo mạch, linh kiện của các thiết bị điện tử nhạy cảm như máy tính, PLC, camera giám sát.
Hỏa hoạn và cháy nổ: Nhiệt lượng tỏa ra do sự cố nghẽn dòng điện sét tại điểm nối đất không đạt chuẩn dễ dàng làm nóng chảy vật liệu dẫn điện và gây cháy nổ cục bộ.

2. Tiêu chuẩn tiếp địa chống sét thế nào là đạt chuẩn?

Tại Việt Nam, mọi quy trình từ thiết kế, thi công cho đến nghiệm thu bãi đất chống sét đều phải tuân thủ nghiêm ngặt theo tiêu chuẩn quốc gia TCVN 9385:2012 (Chống sét cho công trình xây dựng - Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống). Một bãi tiếp địa được coi là đạt chuẩn khi đáp ứng đầy đủ các tiêu chí dưới đây:

2.1. Trị số điện trở tiếp địa cho phép

Điện trở đất là đại lượng đặc trưng cho khả năng cản trở dòng điện tản vào lòng đất của bãi tiếp địa. Trị số này càng nhỏ nghĩa là khả năng thoát sét của hệ thống càng nhanh và càng an toàn.

Chống sét trực tiếp (Công trình thông thường): Theo quy định của TCVN 9385:2012, điện trở tiếp địa tổng hợp của hệ thống chống sét trực tiếp không được vượt quá 10 Ohm.
Hệ thống chống sét lan truyền hoặc thiết bị viễn thông, CNTT: Đòi hỏi khắt khe hơn rất nhiều để bảo vệ các mạch bán dẫn. Điện trở tiếp địa an toàn cho hệ thống thiết bị đặc thù này thường phải nhỏ hơn hoặc bằng $4\ \Omega$ , thậm chí đối với các phòng máy chủ (Server Room) cao cấp, yêu cầu bắt buộc có thể là dưới 1 Ohm.

2.2. Quy chuẩn vật liệu thi công tiếp địa chống sét

Để bãi đất hoạt động bền bỉ hàng chục năm dưới lòng đất mà không bị ăn mòn hay suy hao chất lượng, việc lựa chọn vật liệu là vô cùng quan trọng:

Cọc tiếp địa: Thường sử dụng cọc thép mạ đồng (đường kính tối thiểu $14\text{ mm}$ ) hoặc cọc đồng nguyên chất (đường kính tối thiểu $12\text{ mm}$ ). Chiều dài tiêu chuẩn của mỗi cọc dao động từ $2.4\text{ m}$ đến $3.0\text{ m}$ . Khi đóng xuống đất, các cọc cần cách nhau tối thiểu bằng 1 đến 2 lần chiều dài cọc để tránh hiệu ứng chắn lẫn nhau giữa các điện cực.
Dây liên kết hệ thống (Cáp thoát sét): Phải sử dụng băng đồng dẹt (kích thước tối thiểu $25\text{ mm} \times 3\text{ mm}$ ) hoặc cáp đồng trần có tiết diện từ $50\text{ mm}^2$ trở lên (phổ biến nhất là cáp đồng trần $M70$ hoặc $M95$ ).
Mối liên kết vật liệu: Hạn chế tối đa việc sử dụng các kẹp cáp bằng ốc vít thông thường dưới lòng đất vì chúng rất dễ bị rỉ sét và lỏng lẻo sau vài năm. Thay vào đó, kỹ thuật hàn hóa nhiệt là lựa chọn chuẩn mực hàng đầu hiện nay. Phản ứng hàn hóa nhiệt tạo ra mối liên kết phân tử đồng đồng nhất, bền bỉ vĩnh viễn, không bị gia tăng điện trở tiếp xúc theo thời gian.

Bài Viết: Hướng Dẫn Lắp Đặt Chống Sét Lan Truyền Schneider Easy9 & Acti9 Chi Tiết

3. Quy trình thi công tiếp địa chống sét chuẩn kỹ thuật

Để bãi tiếp địa đạt được trị số điện trở đất tối ưu nhất dưới ngưỡng 10 Ohm, quy trình thi công cần được thực hiện tuần tự qua các bước nghiêm ngặt sau:

Bước 1: Đào rãnh và hố tiếp địa

Định vị khu vực đóng cọc tiếp địa. Tiến hành đào rãnh sâu từ 60cm đến 80cm, rộng từ $0.3\text{ m}$ đến $0.5\text{ m}$ tùy mặt bằng thực tế. Đối với những nơi đất quá khô cằn hoặc đá sỏi, có thể cần đào sâu hơn hoặc khoan giếng tiếp địa chuyên dụng để tiếp cận mạch nước ngầm phía dưới.

Bước 2: Đóng các cọc tiếp địa xuống đất

Sử dụng búa tạ hoặc máy đóng cọc chuyên dụng để đóng các cọc tiếp địa xuống rãnh đã đào. Đầu cọc sau khi đóng phải cách đáy rãnh từ $10\text{ m}$ đến $15\text{ cm}$ (tức là đầu cọc nằm sâu cách mặt đất tự nhiên khoảng $0.7\text{ m}$ đến 0.95m.

Bước 3: Hàn hóa nhiệt liên kết cọc và cáp đồng trần

Rải cáp đồng trần dọc theo rãnh đào. Đặt đầu cọc tiếp địa và cáp đồng vào khuôn hàn hóa nhiệt chuyên dụng. Sử dụng thuốc hàn và thuốc mồi để thực hiện phản ứng nhiệt nhôm, nung chảy đồng để tạo thành khối liên kết đặc, bền vững nhất.

Bước 4: Sử dụng hóa chất giảm điện trở đất (GEM)

Tại các vùng đất cát, đất đồi hoặc đá sỏi có độ dẫn điện kém, kỹ sư bắt buộc phải sử dụng thêm hóa chất giảm điện trở đất (GEM). Hóa chất GEM sau khi đổ bao quanh cọc và cáp sẽ đông kết lại thành một lớp bọc dẫn điện ổn định, giữ độ ẩm tốt cho đất xung quanh và không bị rửa trôi theo thời gian, giúp duy trì trị số điện trở đất ở mức cực kỳ thấp và ổn định lâu dài.

Bước 5: Lấp đất hoàn trả mặt bằng

Tiến hành dọn sạch rác, đá sỏi lớn trong rãnh. Lấp đất mịn xuống rãnh tiếp địa, nện chặt đất theo từng lớp để tăng độ liên kết tiếp xúc giữa đất và hệ thống điện cực. Hoàn trả lại mặt bằng sạch sẽ.

4. Hướng dẫn cách đo điện trở đất kiểm tra hệ thống đạt chuẩn

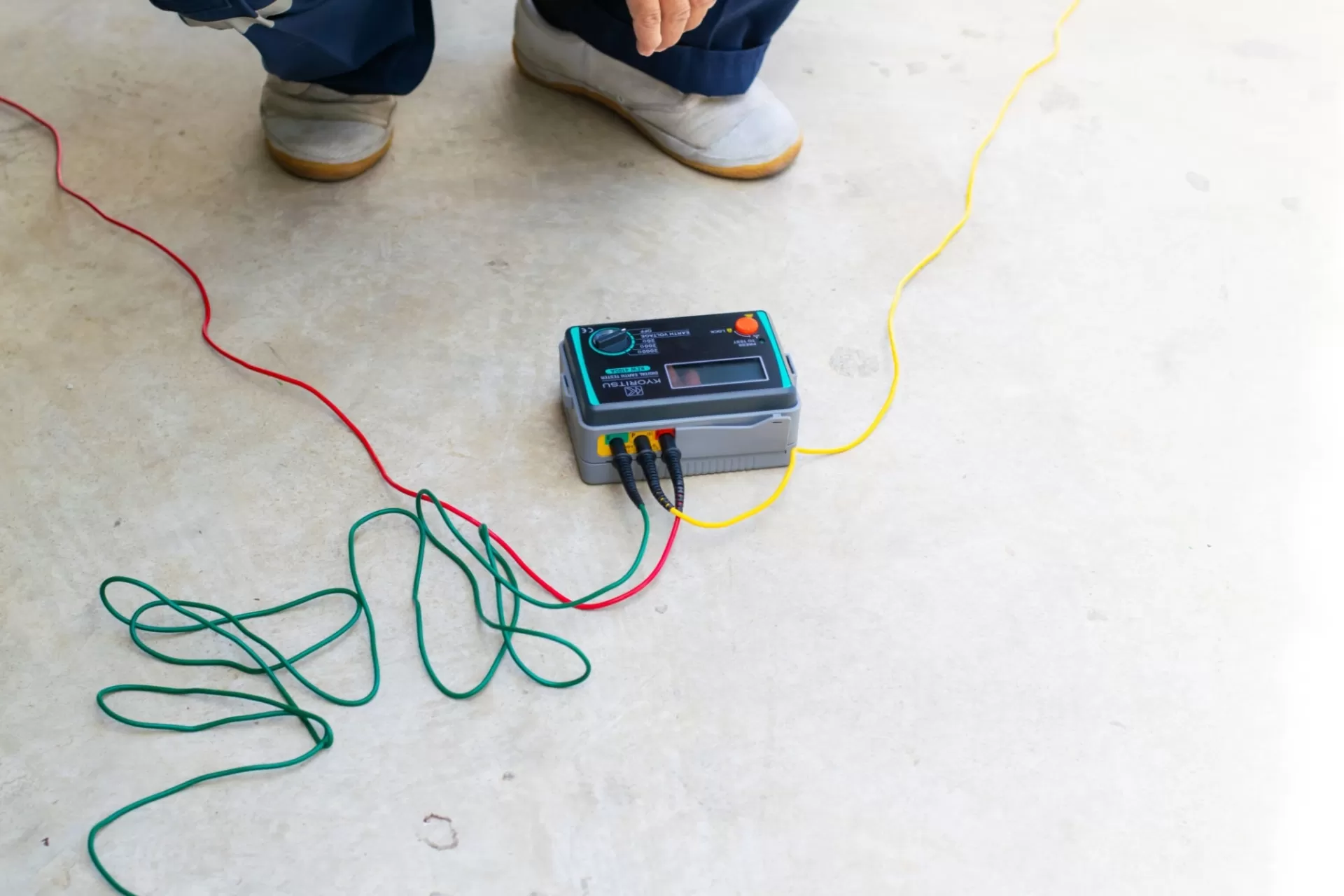

Sau khi thi công xong và định kỳ hàng năm trước mùa mưa bão, việc kiểm tra điện trở tiếp địa là bắt buộc để đảm bảo an toàn cho công trình. Thiết bị đo điện trở đất chuyên dụng (phổ biến nhất là Máy đo điện trở đất, tiếp địa Kyoritsu 4105A thương hiệu Kyoritsu Nhật Bản) được sử dụng rộng rãi cho công việc đo đạc này.

Quy trình đo điện trở tiếp địa bằng phương pháp 3 cực tiêu chuẩn:

Bước thực hiện	Thao tác kỹ thuật chi tiết	Lưu ý quan trọng
Bước 1: Ngắt kết nối	Ngắt kết nối dây thoát sét chính khỏi bãi tiếp địa tại hộp kiểm tra điện trở.	Đảm bảo hệ thống tiếp địa được cô lập hoàn toàn để không đo sai lệch trị số do kết cấu công trình.
Bước 2: Bố trí cọc phụ	Cắm cọc dòng phụ $C$ cách bãi đất $E$ một khoảng cách $20\text{ m}$ . Cắm cọc áp phụ $P$ nằm giữa và cách bãi đất $E$ khoảng 10,	Ba điểm $E - P - C$ phải được đặt trên một đường thẳng để đảm bảo độ chính xác.
Bước 3: Đấu nối thiết bị	- Kẹp dây xanh lá cây (Green) vào điểm tiếp địa cần đo ( $E$ ). - Kẹp dây vàng (Yellow) vào cọc áp (P). - Kẹp dây đỏ (Red) vào cọc dòng ( $C$ ).	Lau sạch các điểm tiếp xúc trước khi kẹp để tránh làm tăng điện trở tiếp xúc ngoài ý muốn.
Bước 4: Kiểm tra nhiễu	Chuyển núm vặn trên máy đo sang chế độ đo điện áp đất (Earth Voltage) để kiểm tra xem đất có bị rò rỉ điện hay không.	Điện áp đất đo được phải nhỏ hơn $10\text{ V}$ thì phép đo mới có giá trị chính xác và an toàn.
Bước 5: Đọc kết quả	Chuyển núm vặn sang thang đo điện trở thích hợp, ấn nút TEST và đọc trị số hiển thị trên màn hình.	Kết quả đo nhỏ hơn $10\ \Omega$ là đạt tiêu chuẩn chống sét trực tiếp.

5. Những câu hỏi thường gặp về bảo trì tiếp địa chống sét

Bao lâu nên kiểm tra điện trở tiếp địa một lần?

Theo khuyến cáo trong tiêu chuẩn TCVN 9385:2012, hệ thống chống sét nói chung và bãi tiếp địa nói riêng nên được đo đạc, kiểm tra định kỳ ít nhất 01 lần mỗi năm. Thời điểm đo thích hợp nhất là trước mùa mưa bão (khoảng tháng 3 - tháng 4 dương lịch hàng năm) và nên thực hiện vào những ngày khô ráo để đánh giá được trị số điện trở đất trong điều kiện bất lợi nhất.

Tại sao bãi tiếp địa lúc mới thi công đạt chuẩn nhưng sau vài năm lại bị tăng điện trở?

Hiện tượng này xảy ra do một số nguyên nhân chính:

Mối nối liên kết dưới đất dùng kẹp cáp bằng ốc vít bị han gỉ, đứt gãy do quá trình oxy hóa dẫn đến mất tính liên kết dẫn điện liên tục.
Thời tiết hanh khô kéo dài làm đất mất hoàn toàn độ ẩm tự nhiên, khiến điện trở suất của đất tăng vọt.
Các cọc tiếp địa bằng sắt mạ kẽm kém chất lượng bị ăn mòn hoàn toàn sau nhiều năm nằm trong đất.

Để khắc phục triệt để, bạn nên ưu tiên sử dụng cọc mạ đồng chất lượng cao, thi công liên kết bằng hàn hóa nhiệt và bổ sung hóa chất giảm điện trở GEM định kỳ nếu đất quá cằn cỗi.

Làm sao để kiểm tra hệ thống chống sét của bạn đã đạt chuẩn hay chưa?

Việc xác định một hệ thống chống sét tổng thể (bao gồm cả kim thu sét, dây dẫn và bãi tiếp địa) đã thực sự đạt chuẩn và sẵn sàng đưa vào vận hành hay chưa không chỉ đơn thuần là nhìn bằng mắt thường. Quá trình kiểm tra và nghiệm thu đòi hỏi phải tuân thủ nghiêm ngặt 3 bước đánh giá toàn diện dưới đây:

Bước 1: Kiểm tra hồ sơ kỹ thuật và nguồn gốc vật tư

Trước khi tiến hành đo đạc thực tế, bạn cần kiểm tra tính pháp lý và thông số kỹ thuật của toàn bộ vật tư được lắp đặt trong hệ thống:

Kim thu sét: Phải có chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) rõ ràng từ các thương hiệu uy tín. Kim thu sét chủ động (phát tia tiên đạo) cần có giấy kiểm định bán kính bảo vệ đi kèm để đối chiếu xem bối cảnh thực tế của công trình có nằm trọn trong vùng bảo vệ an toàn hay không.
Cáp thoát sét và phụ kiện: Đối chiếu tiết diện thực tế của cáp (đồng trần hoặc đồng bọc) xem có đúng với bản vẽ thiết kế (tối thiểu phải đạt từ 50mm2 đến $70\text{ mm}^2$ ).
Thiết bị chống sét lan truyền (SPD) - nếu có: Phải đảm bảo các module cắt lọc sét còn nguyên vẹn, cửa sổ hiển thị trạng thái của thiết bị vẫn ở màu xanh (báo hiệu thiết bị hoạt động tốt, chưa bị phá hủy bởi các xung sét trước đó).

Bước 2: Kiểm tra trực quan (Bằng mắt thường)

Bước này giúp phát hiện các lỗi cơ học hoặc sai sót trong quá trình lắp đặt thủ công của đội ngũ thi công:

Độ chắc chắn của kim thu sét: Kim thu sét phải được định vị kiên cố trên cột đỡ (thường là cột inox hoặc thép mạ kẽm không gỉ), có hệ thống dây chằng chắc chắn để tránh bị nghiêng đổ khi có dông gió lớn.
Đường đi của dây thoát sét: Dây dẫn sét từ kim xuống bãi tiếp địa phải đi thẳng nhất có thể, hạn chế tối đa các góc cua gấp $90^\circ$ (vì tại các góc cua gấp, dòng điện sét có xu hướng phóng điện thẳng ra ngoài thay vì chạy dọc theo dây dẫn). Dây phải được cố định chắc chắn vào tường hoặc đặt trong ống bảo vệ chịu lực ở những vị trí dễ va chạm.
Mối liên kết lộ thiên: Kiểm tra các điểm đấu nối tại chân cột kim thu sét và điểm đấu nối trong hộp kiểm tra điện trở đất xem có bị lỏng lẻo hay không.

Bước 3: Đo kiểm tra điện trở đất thực tế (Kiểm tra định tính bằng thiết bị)

Đây là bước mang tính quyết định để khẳng định hệ thống chống sét có đạt chuẩn hay không. Bạn bắt buộc phải dùng máy đo điện trở đất chuyên dụng để thực hiện phép đo tại hộp kiểm tra tiếp địa.

Tiêu chuẩn đạt: Trị số điện trở đo được phải hiển thị dưới mức 10 Ohm (đối với hệ thống chống sét trực tiếp thông thường) và dưới $4\ \Omega$ (đối với hệ thống có tích hợp chống sét lan truyền hoặc thiết bị viễn thông nhạy cảm).
Đơn vị đo kiểm định: Đối với các công trình công nghiệp, nhà xưởng hoặc tòa nhà văn phòng, việc tự đo chỉ mang tính chất kiểm tra nội bộ. Để được nghiệm thu về mặt pháp lý (đặc biệt là nghiệm thu phòng cháy chữa cháy - PCCC), bạn phải thuê các đơn vị có chức năng kiểm định được nhà nước cấp phép đến đo đạc, lập biên bản và cấp "Giấy chứng nhận kiểm định hệ thống chống sét" (có hiệu lực trong vòng 1 năm).

Kết luận

Một hệ thống tiếp địa chống sét chuẩn mực không chỉ dừng lại ở bản vẽ lý thuyết mà cần sự chỉn chu, chính xác trong từng khâu thi công thực tế và đo kiểm chặt chẽ. Đầu tư một bãi tiếp địa đạt chuẩn TCVN dưới 10 Ohm là giải pháp thông minh và bền vững nhất để bảo vệ an toàn tối đa cho con người, tài sản cũng như toàn bộ thiết bị công nghệ hiện đại trong ngôi nhà của bạn.
