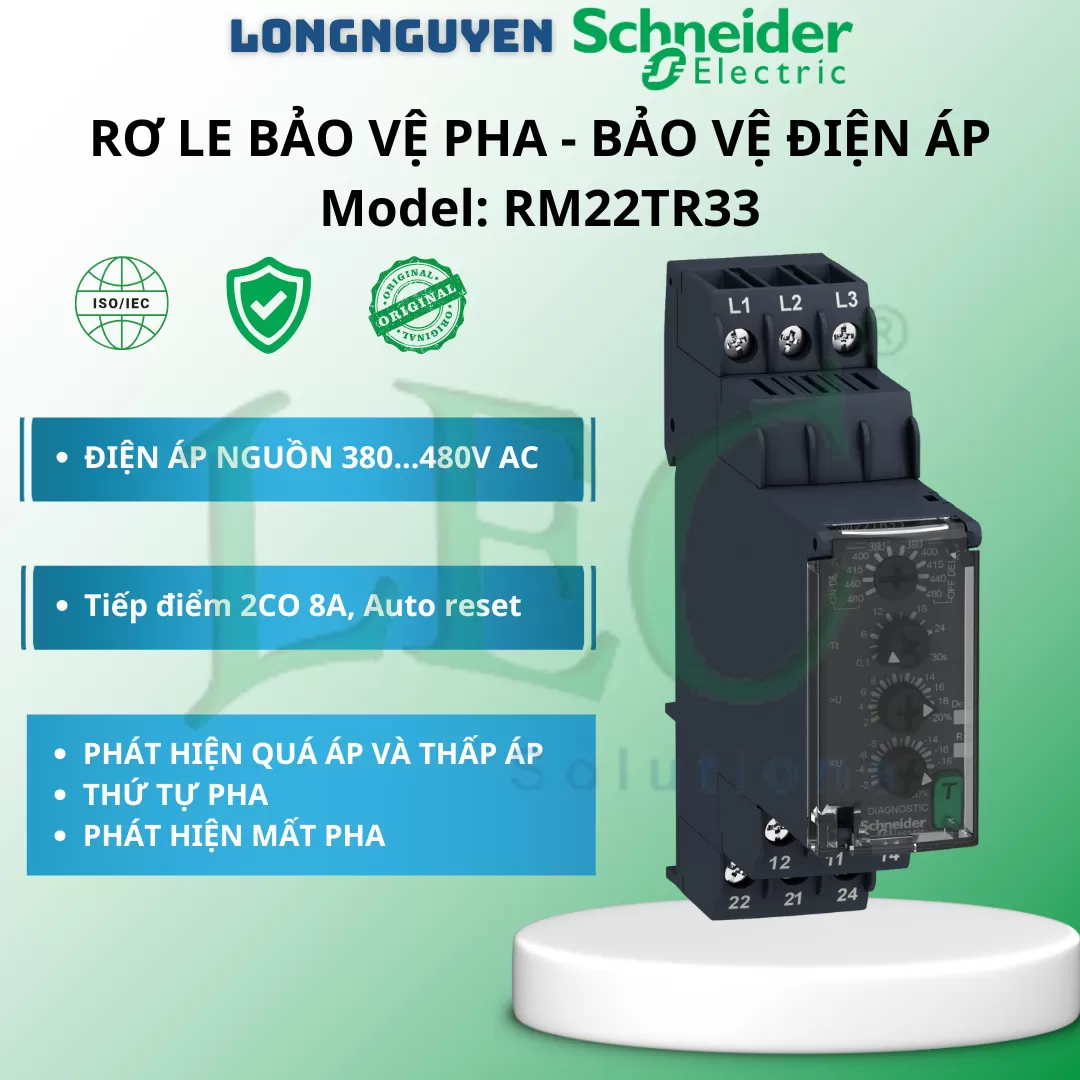

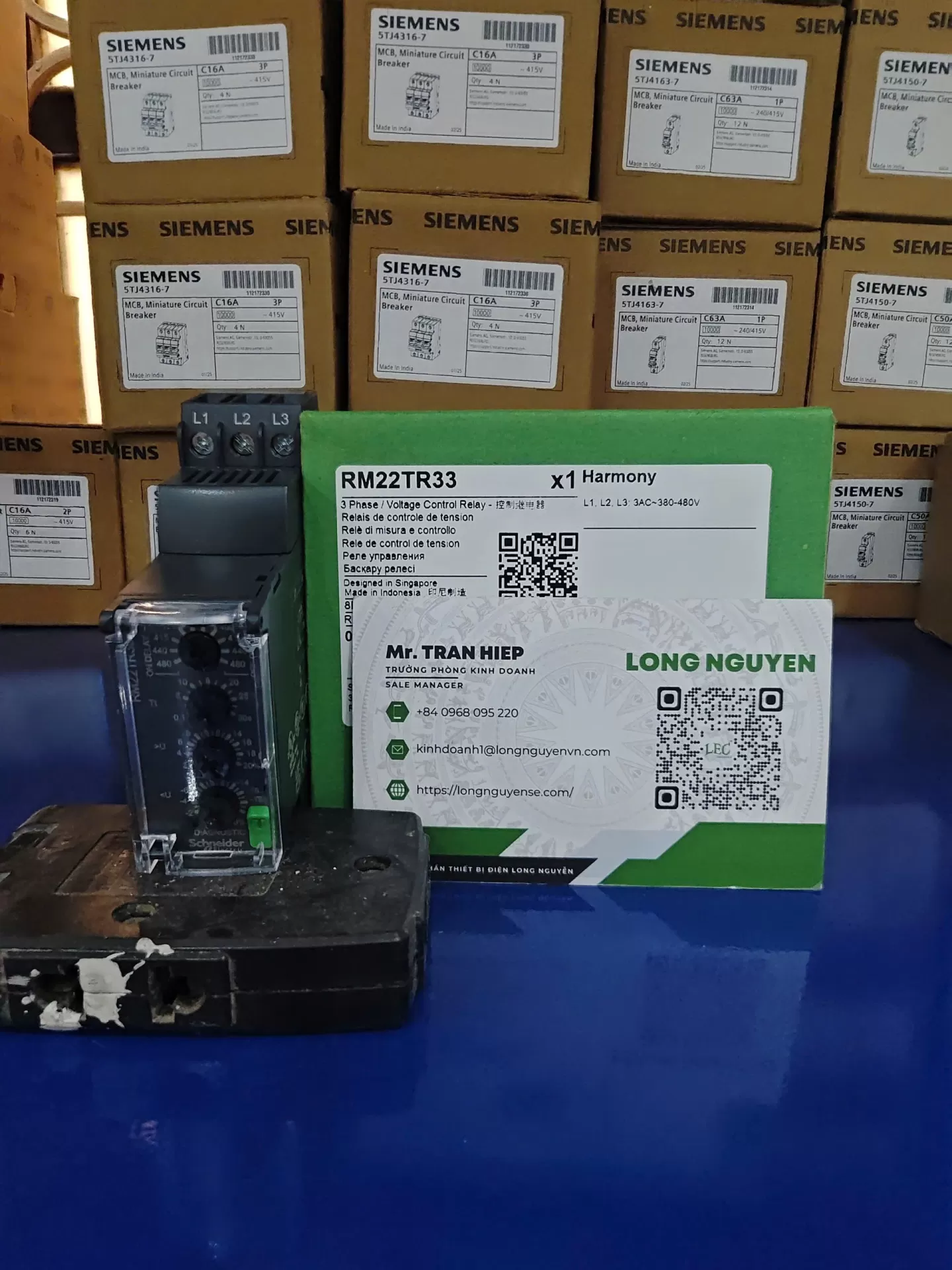

RM22TR33 – Rơ le bảo vệ điện áp 3 pha Schneider Harmony Control Relay 380...480VAC, 2CO, 8A
Giới thiệu sản phẩm
RM22TR33 là rơ le bảo vệ điện áp 3 pha (Three-Phase Voltage Monitoring Relay) thuộc dòng Harmony Control Relay của Schneider Electric, được thiết kế để giám sát và bảo vệ hệ thống điện 3 pha khỏi các sự cố như mất pha, sai thứ tự pha, quá áp, thấp áp và mất cân bằng pha.
Thiết bị hoạt động trực tiếp trên nguồn 380...480VAC (50/60Hz), tích hợp 2 tiếp điểm chuyển đổi (2CO/DPDT) 8A, thời gian trễ có thể điều chỉnh từ 0.1 đến 30 giây, giúp ngăn ngừa các sự cố gây hư hỏng động cơ và thiết bị điện trong hệ thống công nghiệp.
Đặc điểm nổi bật
- Thuộc dòng Harmony Control Relay – Schneider Electric
- Giám sát nguồn điện 3 pha 380...480VAC
- Bảo vệ mất pha, sai thứ tự pha, quá áp, thấp áp và mất cân bằng pha
- Tích hợp 2 tiếp điểm chuyển đổi (2CO/DPDT), dòng chịu tải 8A
- Thời gian trễ 0.1...30 giây, có thể điều chỉnh
- Độ rộng chỉ 22.5mm, tiết kiệm không gian tủ điện
- Đèn LED hiển thị trạng thái nguồn và relay
- Nắp che trong suốt bảo vệ các thông số cài đặt
- Lắp đặt nhanh trên thanh DIN Rail 35mm
- Đáp ứng tiêu chuẩn IEC, độ bền và độ tin cậy cao.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | RM22TR33 |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | Harmony Control Relay |
| Loại thiết bị | Rơ le bảo vệ điện áp 3 pha |
| Điện áp giám sát | 380...480VAC |
| Điện áp hoạt động | 304...576VAC |
| Tần số | 50/60Hz |
| Chức năng bảo vệ | Quá áp, thấp áp, mất pha, sai thứ tự pha, mất cân bằng pha |
| Tiếp điểm đầu ra | 2CO (DPDT) |
| Dòng chịu tải tiếp điểm | 8A tại 250VAC |
| Thời gian trễ | Điều chỉnh 0.1...30 giây |
| Công suất tiêu thụ | 15VA |
| Kiểu lắp đặt | Thanh DIN Rail 35mm |
| Kiểu đấu nối | Cầu đấu vít |
| Nhiệt độ làm việc | -20°C đến +50°C |
| Tiêu chuẩn | IEC 60255, IEC 60947 |
Ứng dụng
RM22TR33 được ứng dụng rộng rãi trong:
- Bảo vệ động cơ 3 pha
- Tủ điều khiển động cơ (MCC)
- Hệ thống bơm nước công nghiệp
- Máy nén khí
- Quạt công nghiệp và hệ thống HVAC
- Dây chuyền sản xuất tự động
- Trạm xử lý nước, nhà máy xi măng, thực phẩm và hóa chất
- Hệ thống phân phối điện hạ thế
Lợi ích khi sử dụng RM22TR33
- Phát hiện nhanh các sự cố nguồn điện 3 pha
- Bảo vệ động cơ và thiết bị khỏi hư hỏng do điện áp bất thường
- Giảm thời gian dừng máy và chi phí bảo trì
- Cài đặt linh hoạt theo yêu cầu vận hành
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện
- Chất lượng cao, vận hành ổn định theo tiêu chuẩn Schneider Electric
