RCCB Là Gì? Bí Mật Lựa Chọn Aptomat Chống Giật Bảo Vệ Gia Đình Tuyệt Đối

Trong kỷ nguyên số hóa và hiện đại hóa, mạng lưới điện là huyết mạch của mọi ngôi nhà, văn phòng và nhà xưởng công nghiệp. Tuy nhiên, điện năng luôn đi kèm với những hiểm họa vô hình nếu không được kiểm soát chặt chẽ. Tai nạn điện giật, cháy nổ do chập mạch hay rò rỉ điện có thể xảy ra bất cứ lúc nào, đe dọa trực tiếp đến tính mạng con người và tài sản. Để ngăn chặn rủi ro này, các kỹ sư điện luôn khuyến cáo lắp đặt một thiết bị bảo vệ cốt lõi: RCCB. Vậy rccb là gì? Thiết bị này vận hành ra sao và làm thế nào để lựa chọn một chiếc cb chống giật tối ưu nhất cho công trình của bạn? Hãy cùng tìm hiểu chi tiết trong bài viết toàn diện dưới đây.

1. Định nghĩa chuyên sâu: RCCB là gì?

RCCB là viết tắt của cụm từ tiếng Anh Residual Current Circuit Breaker, dịch sang thuật ngữ kỹ thuật phổ thông là cầu dao chống dòng rò hoặc thường được gọi dân dã là aptomat chống giật. Đây là một thiết bị đóng cắt hạ thế dạng mô-đun được thiết kế với nhiệm vụ duy nhất và tối thượng: phát hiện các dòng điện rò rỉ ra ngoài lớp vỏ bọc cách điện hoặc rò rỉ qua cơ thể người xuống đất, từ đó lập tức ngắt nguồn điện để đảm bảo an toàn.

Nhiều người thường nhầm lẫn RCCB với các loại cầu dao thông thường (MCB). Tuy nhiên, trong khi MCB bảo vệ hệ thống khi dây dẫn bị quá tải hoặc chập mạch (ngắn mạch) giữa dây nóng và dây nguội, thì RCCB lại chỉ tập trung xử lý hiện tượng "dòng điện đi lạc" – tức là dòng điện rò rỉ ra môi trường bên ngoài do dây dẫn bị hở, động cơ bị ẩm hoặc thiết bị điện bị hỏng vỏ cách điện.

2. Cấu tạo và nguyên lý rccb vận hành như thế nào?

Để hiểu rõ lý do tại sao thiết bị này lại phản ứng nhạy bén đến vậy, chúng ta cần mổ xẻ cấu tạo và nguyên lý rccb hoạt động trong thực tế mạng điện dân dụng và công nghiệp.

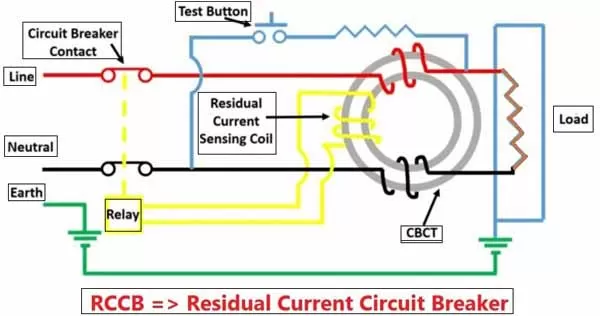

Cấu tạo bên trong của một RCCB

Một bộ cầu dao chống dòng rò tiêu chuẩn bao gồm ba bộ phận cốt lõi:

Biến dòng hình xuyến (Toroidal Current Transformer): Đây là trái tim cảm biến của thiết bị. Tất cả các dây dẫn cấp nguồn (dây pha và dây trung tính) đều phải đi xuyên qua tâm của vòng xuyến từ này.
Cuộn dây dò tìm lỗi (Relay nhạy mạch): Được kết nối trực tiếp với biến dòng hình xuyến, chịu trách nhiệm nhận tín hiệu khi có sự mất cân bằng dòng điện.
Cơ cấu ngắt cơ học (Tripping Mechanism): Hệ thống thanh gạt và tiếp điểm động lực chịu trách nhiệm tách rời các tiếp điểm chính để ngắt dòng điện khi nhận lệnh từ mạch điều khiển.

Nguyên lý rccb hoạt động dựa trên sự cân bằng dòng điện

Về mặt vật lý, dòng điện đi vào một thiết bị tiêu thụ năng lượng qua dây pha (dây nóng) phải bằng chính xác dòng điện đi ra từ thiết bị đó qua dây trung tính (dây nguội). Biến dòng hình xuyến liên tục đo lường và đối chiếu hai dòng điện này.

Khi hệ thống điện hoạt động bình thường, tổng từ trường do dòng điện dây pha và dây trung tính tạo ra trong lõi sắt hình xuyến bằng không ( $I_ = I_$ ). Do đó, không có dòng điện cảm ứng nào được tạo ra trong cuộn dây dò tìm lỗi.

Tuy nhiên, giả sử vỏ máy giặt bị chạm mát hoặc một người vô tình chạm tay vào phần dây điện bị tróc vỏ. Một phần dòng điện sẽ truyền qua cơ thể người hoặc cấu trúc kim loại của máy giặt để đi thẳng xuống đất. Lúc này, dòng điện quay trở về qua dây trung tính sẽ nhỏ hơn dòng điện đi vào ban đầu ( $I_ > I_$ ). Sự chênh lệch này được gọi là dòng rò dư (Residual Current). Ngay lập tức, từ trường trong lõi sắt hình xuyến bị mất cân bằng, sinh ra dòng điện cảm ứng kích hoạt cơ cấu ngắt. Thiết bị sẽ sập nguồn trong thời gian cực ngắn (chỉ khoảng dưới 0.03 giây), giải thoát nạn nhân khỏi nguy cơ co cơ hoặc ngừng tim.

3. Phân biệt rõ ràng: RCCB và RCBO khác nhau như thế nào?

Trong quá trình tìm mua thiết bị điện schneider hay bất kỳ hãng điện nào, người dùng thường bị bối rối giữa hai khái niệm RCCB và RCBO. Vậy câu hỏi đặt ra là rcbo là gì và nó có thay thế hoàn toàn được cho RCCB hay không?

Tiêu chí so sánh	MCB (Miniature Circuit Breaker)	RCCB (Residual Current Circuit Breaker)	RCBO (Residual Current Breaker with Overcurrent)
Chức năng chính	Chống quá tải và ngắn mạch	Chỉ chống dòng rò, chống giật điện và chống cháy do rò rỉ điện.	Tích hợp đa năng: Vừa chống dòng rò, vừa chống quá tải và ngắn mạch.
Khả năng ngắt quá tải	Có. Tự động ngắt khi dòng tải vượt ngưỡng cho phép hoặc chập dây.	Không có. Nếu quá tải hoặc chập mạch, RCCB không tự nhảy (có thể bị hỏng).	Có. Tự động ngắt khi dòng tải vượt ngưỡng cho phép hoặc chập dây.
Yêu cầu phối hợp	Kết hợp với RCCB để bảo vệ chống rò, chống giật. ( thường sử dụng với dòng lớn hơn 40A)	Bắt buộc phải lắp nối tiếp sau một MCB để được bảo vệ toàn diện.	Có thể hoạt động độc lập mà không cần MCB đi kèm.
Kích thước tủ điện	Chiếm nhiều không gian hơn do cần lắp cặp đôi (MCB + RCCB)	Chiếm nhiều không gian hơn do cần lắp cặp đôi (MCB + RCCB).	Tiết kiệm không gian vì tích hợp tất cả các tính năng trong 1 khối.

Lời khuyên từ chuyên gia: Nếu tủ điện của bạn đã có sẵn hệ thống MCB phân phối tốt, việc bổ sung các dòng rccb schneider là giải pháp kinh tế cực kỳ hiệu quả. Ngược lại, đối với các căn hộ chung cư có không gian tủ nhỏ hẹp, lựa chọn RCBO sẽ giúp tinh gọn sơ đồ đấu nối đáng kể.

Tham khảo: SO SÁNH MCB – RCCB – RCBO: NÊN CHỌN THIẾT BỊ NÀO CHO HỆ THỐNG ĐIỆN?

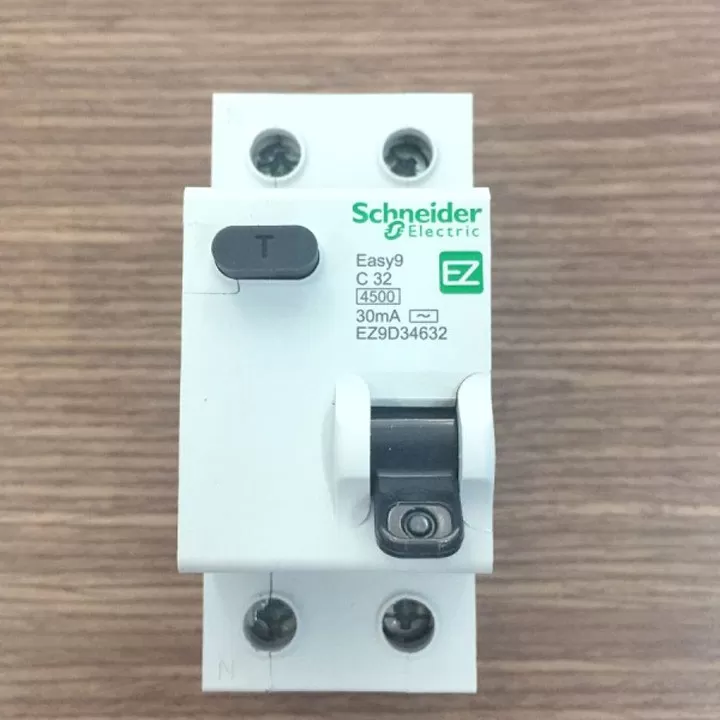

4. Các thông số kỹ thuật cốt lõi cần biết khi mua RCCB

Để chọn đúng dòng sản phẩm phù hợp, tránh hiện tượng thiết bị nhảy liên tục (nhảy nhầm do nhiễu) hoặc không nhảy khi có sự cố, bạn cần nắm vững ba thông số kỹ thuật sau:

Dòng định mức (In - Rated Current)

Đây là cường độ dòng điện tối đa mà RCCB có thể chịu đựng liên tục mà không bị hư hỏng tiếp điểm (Ví dụ: 25A, 40A, 63A, 80A, 100A). Lưu ý rằng dòng định mức của RCCB phải luôn lớn hơn hoặc bằng dòng định mức của MCB lắp phía trước nó để đảm bảo thiết bị không bị quá tải nhiệt trước khi MCB kịp ngắt.

Dòng rò tác động (ΔIn - Rated Residual Operating Current)

Đây là ngưỡng dòng rò khiến aptomat lập tức tác động nhảy mạch:

Ngưỡng 30mA: Đây là tiêu chuẩn vàng bắt buộc cho mạng điện sinh hoạt gia đình, văn phòng. Dòng điện dưới 30mA đi qua cơ thể người chưa gây ra tổn thương nguy hiểm đến tính mạng.
Ngưỡng 100mA, 300mA hoặc 500mA: Thường áp dụng tại các tủ điện tổng công nghiệp, nhà xưởng lớn. Ngưỡng này không nhằm mục đích chống giật trực tiếp cho con người mà dùng để bảo vệ máy móc, chống phóng điện gây hỏa hoạn.

RCCB 2P - 1L+N

Dùng cho hệ thống điện 1 pha.
Dòng định mức: 25A, 40A, 63A, 80A, 100A.
Dòng rò phổ biến: 30mA và 100mA.

Ứng dụng:

Nhà ở.
Căn hộ.
Văn phòng nhỏ.
Cửa hàng.

RCCB 4P Schneider

Đối với hệ thống điện 3 pha, **RCCB 4P Schneider là lựa chọn phù hợp.

Ưu điểm:

Bảo vệ toàn bộ hệ thống 3 pha.
Độ ổn định cao.
Phù hợp cho nhà xưởng và tòa nhà.

Cách lựa chọn RCCB Schneider

Để lựa chọn **Aptomat chống giật Schneider phù hợp, bạn cần lưu ý:

Chọn theo số cực

2P cho điện 1 pha.
4P cho điện 3 pha.

Chọn theo dòng định mức

Ví dụ:

25A
40A
63A
80A
100A

Dòng định mức phải phù hợp với tổng tải của hệ thống.

Chọn theo dòng rò

30mA: Bảo vệ chống điện giật cho con người.
100mA: Bảo vệ thiết bị.
300mA: Phòng chống cháy do rò điện.

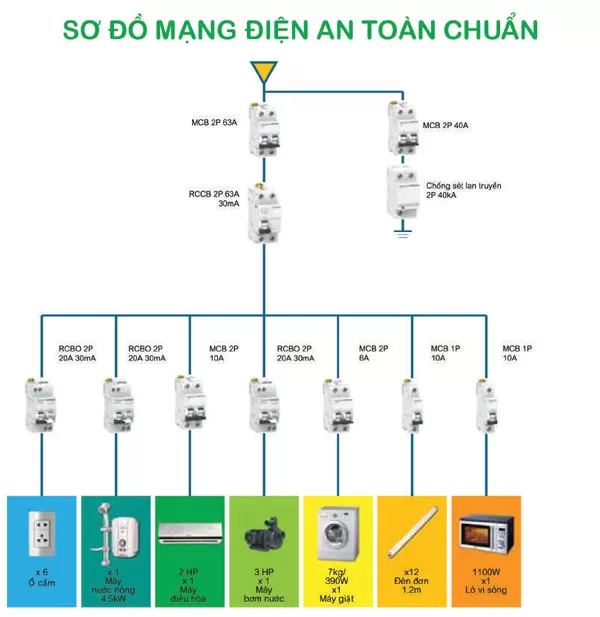

5. Hướng dẫn sơ đồ đấu rccb chuẩn kỹ thuật và an toàn

Lắp đặt sai cách là nguyên nhân hàng đầu khiến cb chống giật bị tê liệt tính năng bảo vệ hoặc nhảy vô cớ. Hãy tuân thủ nghiêm ngặt quy trình đấu nối theo sơ đồ đấu rccb tiêu chuẩn:

Ngắt nguồn điện tổng: Đảm bảo an toàn tuyệt đối trước khi mở tủ điện.
Xác định vị trí lắp đặt: RCCB phải được lắp sau MCB tổng hoặc MCB của từng nhánh phòng (như phòng tắm, nhà bếp nơi dễ xảy ra ẩm ướt).
Đấu nối dây nguồn vào (Cực trên): Dây pha (L) đấu vào cực L, dây trung tính (N) đấu vào cực N của thiết bị.
Đấu nối dây ra tải (Cực dưới): Đưa nguồn ra thiết bị tiêu thụ. Tuyệt đối không được đấu chung dây trung tính sau RCCB với dây trung tính của một hệ thống mạch khác không qua RCCB, vì điều này sẽ tạo ra dòng rò ảo khiến aptomat nhảy ngay lập tức.

6. Tại sao dòng sản phẩm RCCB Schneider và Siemens lại được tin dùng toàn cầu?

Trên thị trường hiện nay có vô vàn thương hiệu như Schneider, Siemens , LS, Chint, Panasonics, Mitsubishi, ABB, tuy nhiên các dòng rccb schneider thuộc hệ sinh thái Acti9 hay Easy9 luôn giữ vững vị trí dẫn đầu phân khúc cao cấp nhờ các đặc tính vượt trội:

Công nghệ VisiSafe độc quyền: Thanh hiển thị cơ học màu xanh lá cây chỉ xuất hiện khi các tiếp điểm đã cách ly hoàn toàn, đảm bảo an toàn tuyệt đối cho thợ điện khi bảo trì hạ nguồn.
Cửa sổ báo lỗi VisiTrip: Khi thiết bị nhảy do sự cố rò điện thực sự, cửa sổ mặt trước sẽ chuyển sang màu đỏ rực, giúp người dùng dễ dàng khoanh vùng sự cố thay vì phỏng đoán do lỗi quá tải thông thường.
Độ bền bỉ đáng kinh ngạc: Khả năng chống chịu cơ học cao cùng dải nhiệt độ vận hành rộng, phù hợp với khí hậu nóng ẩm mưa nhiều tại Việt Nam. Do đó, dù giá aptomat chống giật Schneider có nhỉnh hơn đôi chút, nhưng giá trị an toàn dài lâu mang lại hoàn toàn xứng đáng.
Dưới đây là bảng so sánh các thương hiệu RCCB (Aptomat chống rò điện) được đánh giá cao trên thị trường Việt Nam và quốc tế, dựa trên chất lượng, độ bền, tiêu chuẩn kỹ thuật, độ ổn định và hệ sinh thái sản phẩm. Các thương hiệu như Schneider Electric, ABB, Siemens, Legrand, Hager và CHINT đều là những nhà sản xuất lớn với đầy đủ các dòng RCCB Type AC, Type A và ở một số dòng cao cấp còn có Type B.

Thương hiệu	Xuất xứ	Chất lượng	Độ bền	Độ chính xác chống rò	Giá thành	Phù hợp
Schneider Electric (Acti9, Easy9)	Pháp	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	Cao	Nhà ở, biệt thự, nhà máy, tòa nhà
ABB	Thụy Sĩ	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	Cao	Công nghiệp, nhà máy, hạ tầng
Siemens	Đức	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	Cao	Nhà máy, bệnh viện, tòa nhà thông minh
Legrand	Pháp	⭐⭐⭐⭐☆	⭐⭐⭐⭐☆	⭐⭐⭐⭐☆	Trung bình - Cao	Nhà ở, khách sạn, văn phòng
Hager	Đức	⭐⭐⭐⭐☆	⭐⭐⭐⭐⭐	⭐⭐⭐⭐☆	Cao	Công trình dân dụng cao cấp
Eaton	Mỹ/Ireland	⭐⭐⭐⭐☆	⭐⭐⭐⭐⭐	⭐⭐⭐⭐☆	Cao	Thương mại, công nghiệp
LS Electric	Hàn Quốc	⭐⭐⭐⭐☆	⭐⭐⭐⭐☆	⭐⭐⭐⭐☆	Trung bình	Nhà xưởng, tủ điện
Mitsubishi Electric	Nhật Bản	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐☆	Cao	Máy móc, dây chuyền sản xuất
CHINT	Trung Quốc	⭐⭐⭐☆☆	⭐⭐⭐☆☆	⭐⭐⭐☆☆	Thấp	Nhà ở, công trình tiết kiệm chi phí

Mua RCCB Schneider chính hãng ở đâu?

Để đảm bảo chất lượng và quyền lợi bảo hành, khách hàng nên lựa chọn đại lý phân phối chính hãng Schneider Electric.

Long Nguyễn là đơn vị chuyên cung cấp MCB, RCCB, RCBO, MCCB, Contactor, Relay và các thiết bị đóng cắt Schneider Electric chính hãng.

Khi mua hàng tại Long Nguyễn, khách hàng được:

Cam kết hàng chính hãng 100%.
Đầy đủ hóa đơn VAT, CO, CQ theo yêu cầu.
Báo giá cạnh tranh cho dự án và đại lý.
Tư vấn lựa chọn thiết bị phù hợp.
Giao hàng nhanh trên toàn quốc.

Thông tin liên hệ

Website: www.longnguyense.com
Địa chỉ: Số 16 ngõ 553 Giải Phóng, Tương Mai, Hà Nội
Hotline: 0968 095 220

7. Kết luận

Hy vọng qua bài viết này, bạn đã trả lời được trọn vẹn câu hỏi rccb là gì cũng như hiểu rõ vai trò không thể thay thế của cầu dao chống dòng rò trong hệ thống điện gia đình. Đừng tiết kiệm chi phí cho các thiết bị bảo vệ an toàn mạng sống. Hãy lựa chọn các sản phẩm aptomat chống giật chính hãng từ các thương hiệu uy tín để thắp sáng ngôi nhà của bạn một cách an toàn và bền vững nhất!
