RCBO Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Aptomat Chống Giật Toàn Diện

1. RCBO là gì?

RCBO là gì là câu hỏi được rất nhiều người quan tâm khi tìm hiểu về các thiết bị bảo vệ điện hiện đại. RCBO (Residual Current Breaker with Overcurrent Protection) là thiết bị đóng cắt tích hợp chức năng chống rò điện, chống quá tải và chống ngắn mạch trong cùng một aptomat.

Khác với RCCB chỉ có chức năng phát hiện dòng rò, RCBO chống giật vừa bảo vệ con người khỏi nguy cơ điện giật vừa bảo vệ hệ thống điện khỏi quá tải và chập cháy. Chính vì vậy, RCBO ngày càng được sử dụng phổ biến trong nhà ở, văn phòng, khách sạn, trung tâm thương mại và nhà máy.

Nói một cách đơn giản, aptomat chống giật rcbo là một thiết bị an toàn "3 trong 1". Nó là sự kết hợp hoàn hảo giữa MCB (Miniature Circuit Breaker - át tép thông thường chống quá tải, chập mạch) và RCCB (Residual Current Circuit Breaker - át chống giật thuần túy). Nhờ sự tích hợp này, RCBO có khả năng xử lý mọi sự cố điện phổ biến chỉ trong một thiết bị duy nhất, giúp tiết kiệm tối đa không gian lắp đặt trong tủ điện.

2. Cấu Tạo Và Nguyên Lý Hoạt Động Của RCBO

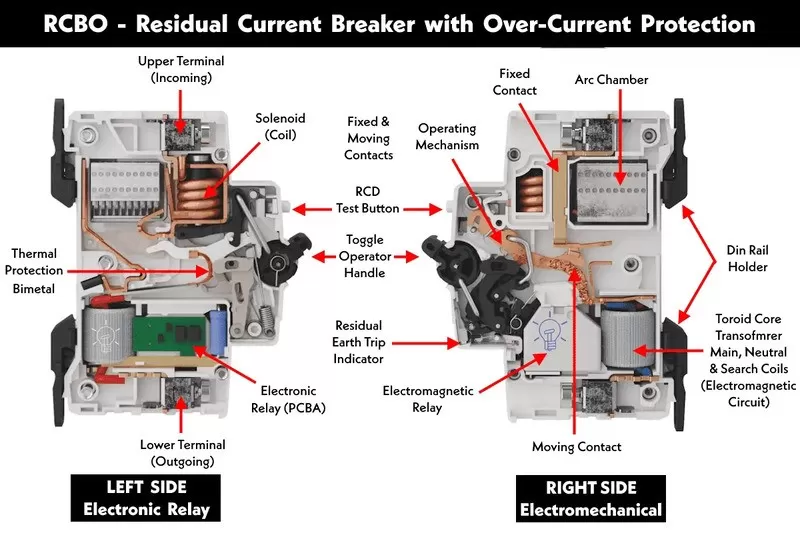

Cấu Tạo Của RCBO

Để đảm nhận được nhiều nhiệm vụ cùng lúc, cấu tạo rcbo tương đối phức tạp hơn các loại aptomat thông thường. Về cơ bản, một bộ module RCBO tiêu chuẩn bao gồm các bộ phận chính sau:

• Bộ phận đóng ngắt cơ khí (tiếp điểm): Có nhiệm vụ cách ly nguồn điện vật lý khi có lệnh ngắt tự động hoặc bằng tay.

• Cơ cấu bảo vệ quá tải (Thanh lưỡng kim): Sẽ cong lại do nhiệt khi dòng điện vượt ngưỡng định mức trong thời gian dài, từ đó kích hoạt cơ cấu ngắt.

• Cơ cấu bảo vệ ngắn mạch (Cuộn dây điện từ): Khi xảy ra chập mạch, dòng điện tăng đột biến lên hàng nghìn ampe tạo ra từ trường cực mạnh hút chốt ngắt ngay lập tức.

• Bộ phát hiện dòng rò (Biến áp dòng dòng rò): Bao gồm một lõi từ hình xuyến và các cuộn dây cảm ứng để đo sự chênh lệch dòng điện đi và dòng điện về.

• Mạch điện tử so sánh và xử lý tín hiệu: Nhận tín hiệu từ biến áp dòng rò, nếu phát hiện dòng rò vượt mức an toàn, nó sẽ cấp lệnh cho cuộn hút phóng chốt cắt mạch.

• Nút Test (Ký hiệu T): Nút kiểm tra cơ học giúp người dùng chủ động kiểm tra xem chức năng chống giật của thiết bị còn hoạt động tốt hay không.

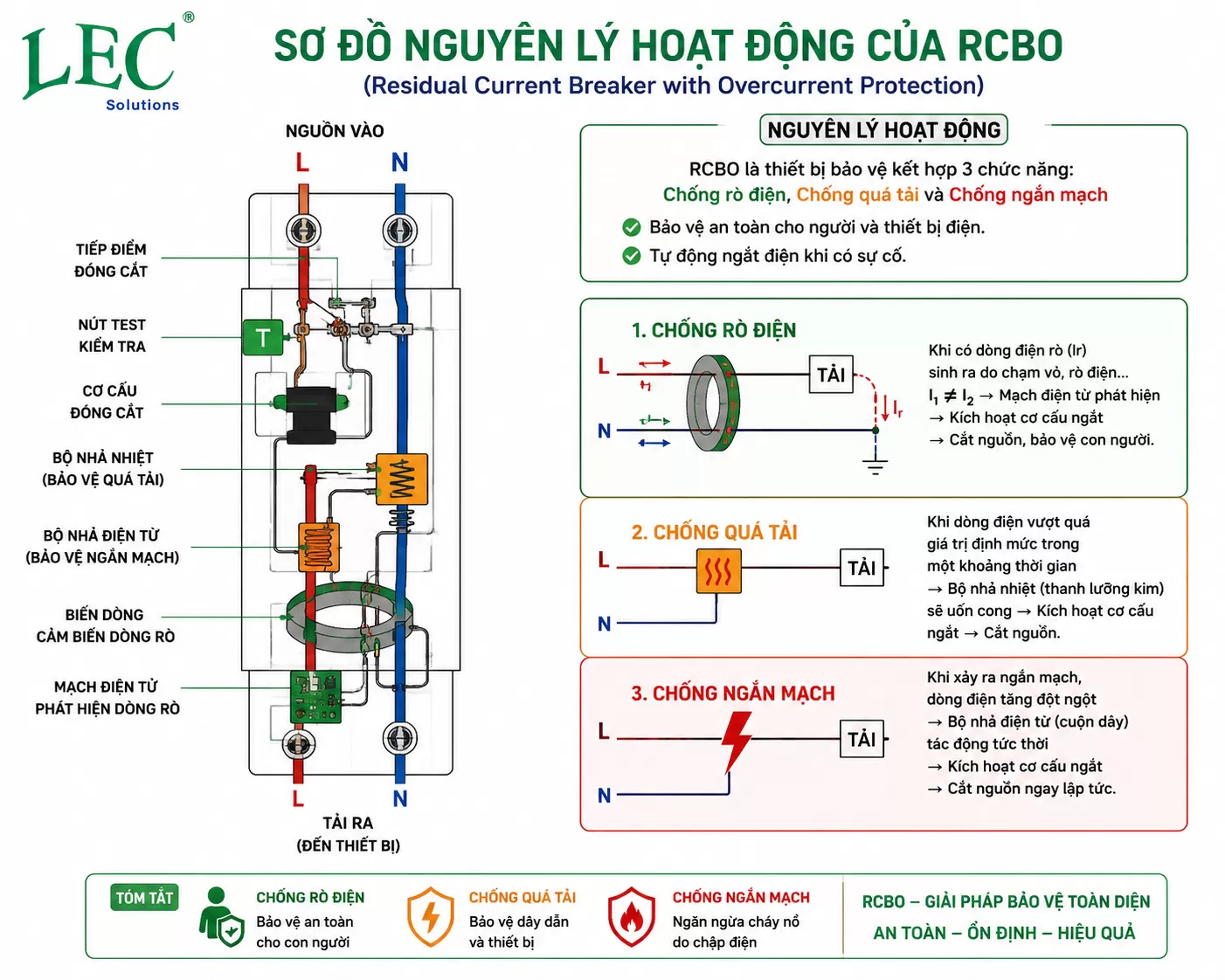

Nguyên Lý Hoạt Động Của RCBO

Về cơ bản, nguyên lý hoạt động rcbo dựa trên sự giám sát liên tục và so sánh dòng điện trên dây pha (dây nóng) và dây trung tính (dây nguội):

Trong điều kiện hệ thống vận hành bình thường, dòng điện đi ra từ dây pha sẽ bằng chính dòng điện đi về qua dây trung tính. Từ trường do hai dòng điện này sinh ra trong lõi từ của thiết bị chống dòng rò ngược chiều và triệt tiêu lẫn nhau, khiến điện áp cảm ứng bằng không.

Khi xảy ra hiện tượng rò rỉ điện (do dây dẫn bị hở chạm tường, thiết bị điện bị hỏng cách điện rò ra vỏ, hoặc có người chạm tay vào dòng điện), một phần dòng điện đã bị thất thoát xuống đất. Lúc này, dòng điện trên dây pha sẽ lớn hơn dòng điện trên dây trung tính. Sự mất cân bằng này tạo ra một dòng điện cảm ứng trên cuộn dây thứ cấp của lõi từ. Mạch điện tử sẽ đo đạc và nếu dòng rò này đạt tới ngưỡng cài đặt (ví dụ 30mA), RCBO sẽ lập tức tác động và ngắt toàn bộ nguồn điện chỉ trong vài mili giây.

Song song với đó, các cơ cấu lưỡng kim và cuộn dây điện từ bên trong luôn sẵn sàng kích hoạt để đóng vai trò như một aptomat bảo vệ quá tải và ngắn mạch khi phụ tải vượt quá mức cho phép của đường dây.

3. Phân Biệt RCBO Với RCCB Và MCB

Rất nhiều người tiêu dùng và ngay cả một số thợ điện phổ thông đôi khi vẫn bị nhầm lẫn giữa ba thiết bị này. Việc phân biệt rcbo và rccb cũng như MCB là cực kỳ quan trọng để thiết kế hệ thống điện an toàn và tối ưu chi phí.

• MCB (Aptomat tép): Chỉ có chức năng bảo vệ hệ thống khi xảy ra hiện tượng quá tải hoặc chập mạch (ngắn mạch). MCB hoàn toàn không có khả năng chống giật khi có người chạm vào nguồn điện.

• RCCB (Cầu dao chống giật thuần): Thiết bị này chỉ đo dòng rò để chống giật và chống cháy do rò điện. Điểm yếu của RCCB là nó không thể tự bảo vệ trước sự cố chập mạch hay quá tải. Nếu bạn lắp độc nhất một chiếc RCCB mà không có MCB đi kèm phía trước, khi xảy ra chập điện, RCCB sẽ bị cháy hỏng hoàn toàn.

• RCBO (Thiết bị bảo vệ toàn diện): Là sự tích hợp tính năng của cả MCB và RCCB. Thiết bị này vừa chống giật, vừa chống chập điện, vừa chống quá tải. Bản thân RCBO hoàn toàn độc lập và tự bảo vệ được chính nó trước mọi sự cố điện mà không cần lắp thêm thiết bị phụ trợ.

Tham khảo: SO SÁNH MCB – RCCB – RCBO: NÊN CHỌN THIẾT BỊ NÀO CHO HỆ THỐNG ĐIỆN?

4. Hướng Dẫn Cách Chọn RCBO Phù Hợp Cho Gia Đình

Để đảm bảo hiệu quả bảo vệ cao nhất, việc lựa chọn đúng thông số kỹ thuật khi lắp đặt rcbo gia đình là điều bắt buộc. Bạn cần chú ý đến 3 thông số cốt lõi sau:

Chọn Dòng Định Mức (Tính bằng Ampe - A)

Dòng định mức (In) là ngưỡng dòng điện tối đa mà RCBO cho phép đi qua liên tục mà không ngắt. Chọn thông số này dựa vào tổng công suất các thiết bị tiêu thụ điện phía sau nó. Công thức tính nhanh: I = P / U (Với lưới điện dân dụng U = 220V). Bạn nên chọn RCBO có dòng định mức lớn hơn khoảng 120% - 150% dòng tải thực tế để tránh hiện tượng nhảy át vô cớ do dòng khởi động của thiết bị (như điều hòa, tủ lạnh).

• 16A - Dùng cho lộ đèn chiếu sáng và các thiết bị nhỏ
• 20A - Dùng cho bếp từ, bình nóng lạnh, các thiệt bị tải lớn
• 25A - Dùng cho bếp từ, bình nóng lạnh, điều hòa, máy rửa bát các thiệt bị tải lớn
• 32A - Thường dùng cho 1 tầng hoặc các thiết bị tải lớn
• 40A - Dùng cho 1 tầng sử dụng nhiều thiết bị hoặc sử dụng cho nhà cấp 4
• 63A - Dùng cho cả tòa nhà vừa và nhỏ

Chọn Dòng Rò Ngưỡng Tác Động (Tính bằng Miliampe - mA)

• Ngưỡng 30mA: Đây là tiêu chuẩn vàng cho các khu vực sinh hoạt, phòng ngủ, phòng khách, và các mạch nhánh gia dụng. Dòng điện dưới 30mA đi qua cơ thể người chưa gây nguy hiểm đến tính mạng, do đó ngưỡng này bảo vệ con người một cách an toàn nhất.

• Ngưỡng 10mA: Sử dụng cho các khu vực cực kỳ ẩm ướt và có nguy cơ cao như bồn tắm massage, bình nóng lạnh trực tiếp, hoặc nguồn điện âm nước bể bơi.

• Ngưỡng 100mA / 300mA: Thường chỉ dùng làm át tổng cho toàn bộ tòa nhà nhằm mục đích chống hỏa hoạn do rò rỉ điện diện rộng, không có tác dụng bảo vệ trực tiếp tính mạng con người khi bị giật mạch nhánh.

Chọn Dòng Cắt Ngắn Mạch (Tính bằng Kiloampe - kA)

Đối với hệ thống điện hộ gia đình thông thường, dòng cắt từ 4.5kA đến 6kA là hoàn toàn đủ tiêu chuẩn an toàn. Đối với các tòa nhà biệt thự lớn hoặc công trình gần trạm biến áp, có thể cần chọn loại có dòng cắt 10kA.

Tham khảo: Hướng dẫn mua MCB tối ưu giúp bạn đưa ra lựa chọn đúng đắn

5. Những Lưu Ý Quan Trọng Khi Lắp Đặt Và Sử Dụng RCBO

Quy trình lắp đặt rcbo gia đình cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật điện để tránh hiện tượng át nhảy sai hoặc không tác động khi có sự cố xảy ra:

1. Đấu nối đúng cực tính: Trên thân RCBO luôn ký hiệu rõ chân L (Line - dây nóng) và N (Neutral - dây nguội). Phải đấu chính xác dây nguồn vào và dây tải ra theo đúng ký hiệu này. Đấu ngược có thể làm hỏng mạch điện tử chống giật bên trong.

2. Không dùng chung dây trung tính sau RCBO: Dây nguội đi ra từ một RCBO bắt buộc phải đi riêng cho cụm tải của nó. Nếu đấu chung dây nguội với một mạch điện khác ngoài hệ thống, RCBO sẽ hiểu nhầm là dòng điện bị rò rỉ và liên tục nhảy át.

3. Kiểm tra định kỳ bằng nút T: Ít nhất mỗi tháng một lần, bạn hãy nhấn nút Test trên mặt thiết bị. Nếu RCBO lập tức sập xuống, cơ cấu cơ khí và mạch điện tử hoạt động tốt. Nếu nhấn mà át không sập, chức năng chống rò đã hỏng, bạn cần thay thế ngay lập tức để tránh nguy hiểm.

4. Tham khảo giá rcbo chính hãng: Hiện nay trên thị trường có nhiều thương hiệu lớn như Panasonic, Schneider, LS, ABB... Hãy lựa chọn các đại lý uy tín để nhận báo giá rcbo chính hãng tốt nhất, tuyệt đối tránh mua hàng giả hàng nhái kém chất lượng gây mất an toàn nghiêm trọng.

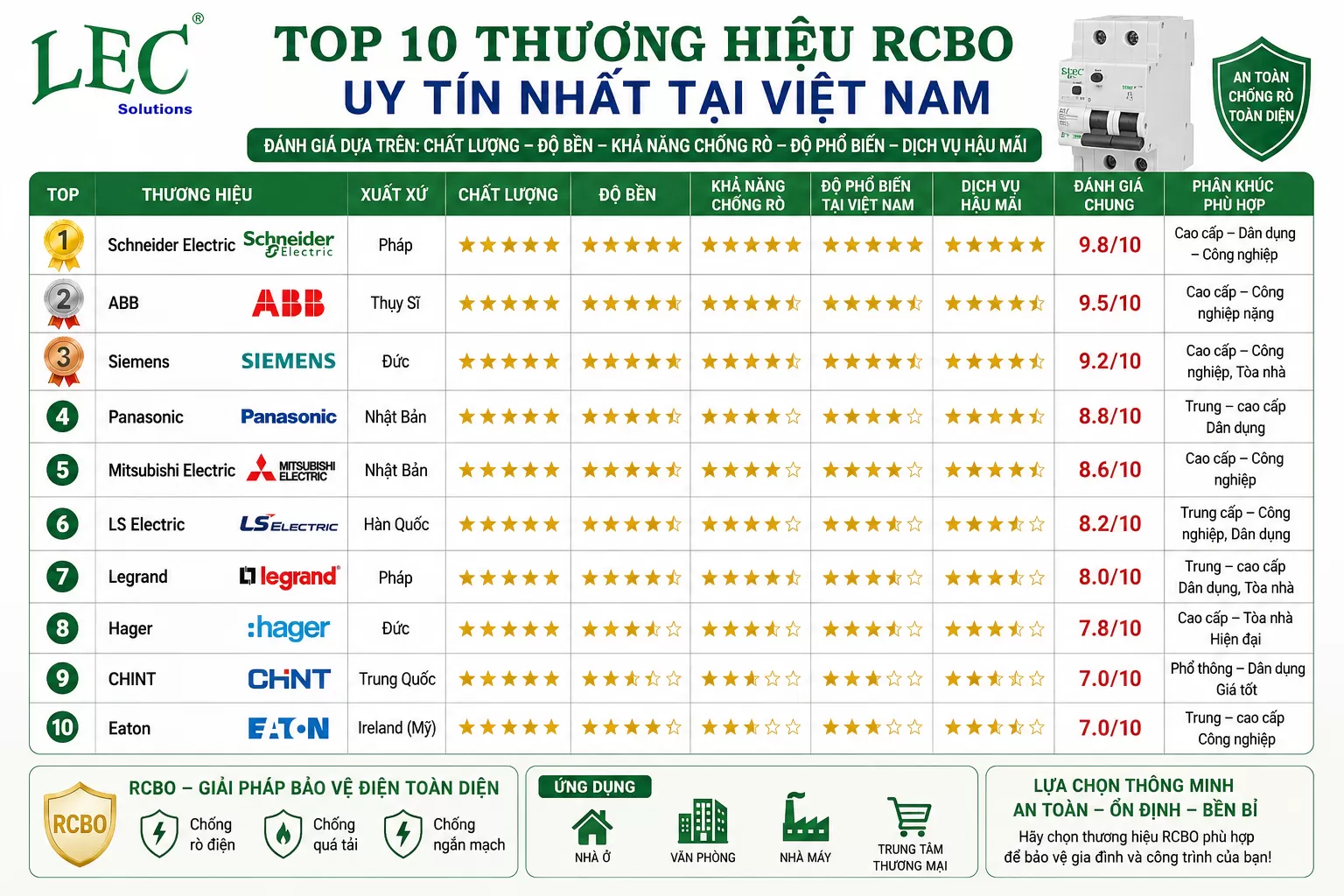

Các thương hiệu RCBO tốt nhất và uy tín tại Việt Nam

Hiện nay, trên thị trường có rất nhiều thương hiệu RCBO, tuy nhiên không phải sản phẩm nào cũng có chất lượng và độ ổn định như nhau. Dưới đây là những thương hiệu được các kỹ sư điện, nhà thầu M&E và chủ đầu tư đánh giá cao.

Nên chọn thương hiệu RCBO nào?

Nếu bạn ưu tiên chất lượng, độ bền và độ an toàn, RCBO Schneider luôn là một trong những lựa chọn hàng đầu. Hai dòng sản phẩm nổi bật gồm:

• RCBO Easy9: Thiết kế nhỏ gọn, giá thành hợp lý, phù hợp cho nhà ở và căn hộ.
• RCBO Acti9: Dòng cao cấp với độ bền cơ và độ bền điện cao, thích hợp cho biệt thự, văn phòng, khách sạn, nhà xưởng và các công trình yêu cầu độ tin cậy lớn.

Ngoài Schneider Electric, ABB và Siemens cũng là những thương hiệu được sử dụng nhiều trong các dự án công nghiệp. Trong khi đó, Panasonic và LS Electric là lựa chọn phù hợp nếu muốn cân bằng giữa chi phí đầu tư và hiệu quả sử dụng.

Mua RCBO Schneider chính hãng tại LEC Solutions

LEC Solutions là đơn vị cung cấp RCBO Schneider, MCB Schneider, RCCB Schneider, MCCB Schneider và nhiều thiết bị điện Schneider Electric chính hãng với đầy đủ chứng từ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất.

LEC Solutions cam kết:

• ✅ Sản phẩm Schneider Electric chính hãng 100%.
• ✅ Giá cạnh tranh, chiết khấu tốt cho đại lý và dự án.
• ✅ Tư vấn lựa chọn RCBO phù hợp từng công trình.
• ✅ Giao hàng toàn quốc, hỗ trợ kỹ thuật trước và sau bán hàng.

🌐 Website: longnguyense.com
📞 Hotline: 0968 095 220

6. Kết Luận

Hiểu rõ rcbo là gì giúp chúng ta có giải pháp chủ động và thông minh hơn trong việc bảo vệ an toàn nguồn điện tại gia đình. Đầu tư một hệ thống aptomat chống giật rcbo chất lượng cao chính là giải pháp đầu tư lâu dài, bảo vệ trọn vẹn cho cả gia đình và các thiết bị điện đắt tiền trước mọi rủi ro về điện.
