Cách Phối Hợp Chọn Mã MPCB Và Contactor Schneider / Siemens Phù Hợp Động Cơ

Trong thiết kế và lắp ráp hệ thống tủ điện công nghiệp, việc lựa chọn đúng thiết bị đóng cắt và bảo vệ động cơ đóng vai trò sống còn đối với sự an toàn, độ tin cậy của toàn bộ dây chuyền sản xuất. Sự phối hợp đồng bộ giữa mpcb schneider hoặc mpcb siemens kết hợp cùng hệ thống khởi động từ contactor tương ứng là giải pháp hiện đại, tối ưu không gian, thay thế hoàn toàn cho phương pháp truyền thống dùng MCB kết hợp Rơ le nhiệt.

Bài viết dưới đây từ Long Nguyễn Electric sẽ hướng dẫn chi tiết cách chọn mpcb cho động cơ và chọn mã contactor phối hợp tương thích nhất theo tiêu chuẩn kỹ thuật quốc tế.

1. Phối hợp thiết bị bảo vệ (Coordination) là gì và tại sao lại quan trọng?

Khái niệm phối hợp thiết bị bảo vệ (Motor Starter Coordination) theo tiêu chuẩn quốc tế IEC 60947-4-1 định nghĩa khả năng kết hợp an toàn giữa thiết bị đóng cắt ngắn mạch (MPCB) và thiết bị điều khiển đóng cắt thường xuyên (Contactor) để khởi động và bảo vệ động cơ một cách an toàn nhất.

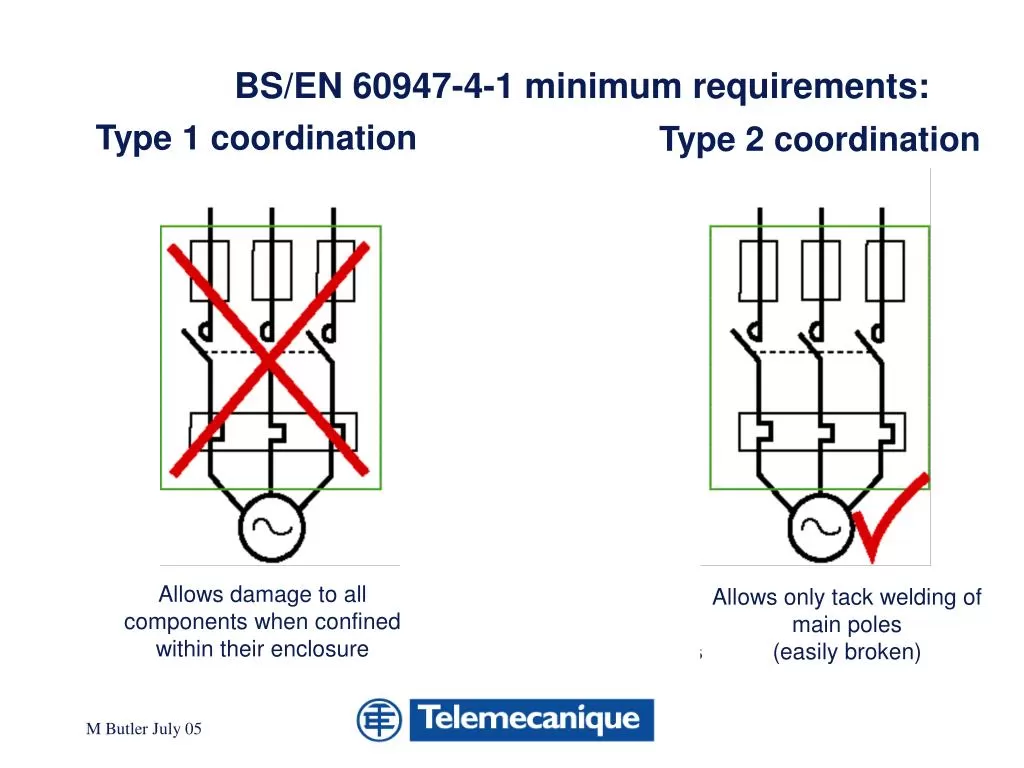

Tiêu chuẩn phân chia sự phối hợp này thành hai cấp độ chính:

• Phối hợp loại 1 (Type 1 Coordination): Khi xảy ra ngắn mạch, hệ thống được ngắt an toàn nhưng contactor hoặc thiết bị khởi động có thể bị hư hỏng, dính tiếp điểm và cần sửa chữa hoặc thay thế một phần trước khi vận hành lại.

• Phối hợp loại 2 (Type 2 Coordination): Đây là tiêu chuẩn vàng trong công nghiệp. Khi có sự cố ngắn mạch cực đại, hệ thống ngắt ngay lập tức mà không gây ra bất kỳ hư hỏng hay biến dạng nào cho contactor. Sau khi khắc phục sự cố tải, hệ thống có thể tái vận hành ngay lập tức mà không cần thay thế thiết bị đóng cắt.

Bằng việc kết hợp trực tiếp cb bảo vệ động cơ (MPCB) và contactor chính hãng từ các thương hiệu lớn như Schneider hay Siemens, bạn sẽ dễ dàng đạt được tiêu chuẩn Phối hợp loại 2 nhờ các bảng tra cứu phối hợp (coordination tables) đã được thử nghiệm nghiêm ngặt trong phòng thí nghiệm của hãng.

2. Quy trình 3 bước tính toán chọn dòng định mức cho động cơ 3 pha

Trước khi đi sâu vào bảng mã sản phẩm của Schneider hay Siemens, kỹ sư điện cần tính toán chính xác thông số dòng điện của động cơ thông qua 3 bước sau:

Bước 1: Xác định công suất và hiệu suất động cơ

Công suất định mức của động cơ (ký hiệu là P, đơn vị kW hoặc HP) luôn được ghi rõ trên nhãn máy (Nameplate). Bên cạnh đó, các thông số như hệ số công suất (cos phi) và hiệu suất (n) cũng cần được lưu ý.

Bước 2: Tính dòng định mức thực tế (Idm)

Dòng điện định mức của động cơ 3 pha được tính theo công thức:

Ví dụ thực tế: Với động cơ 3 pha 380V công suất 7.5kW (10HP), hiệu suất trung bình đạt 0.85 và hệ số công suất cos phi= 0.85, dòng điện định mức thực tế khoảng:

Bước 3: Chọn dải cài đặt MPCB và dòng định mức Contactor

• Chọn dải MPCB: Chọn MPCB có dải điều chỉnh dòng nhiệt (Ir) chứa giá trị Idm. Ở ví dụ trên (Idm = 15.8A), dải điều chỉnh phù hợp nhất là 13 - 18A hoặc 11 - 16A tùy theo từng hãng.

• Chọn dòng định mức Contactor: Dòng định mức của contactor ở chế độ tải AC-3 phải lớn hơn hoặc bằng dòng điện định mức của động cơ (Ie>Id). Với dòng điện 15.8A, ta nên lựa chọn contactor dòng AC-3 tối thiểu là 18A để đảm bảo độ bền cơ học lâu dài.

3. Bảng phối hợp thiết bị chi tiết giữa MPCB và Contactor Schneider Electric

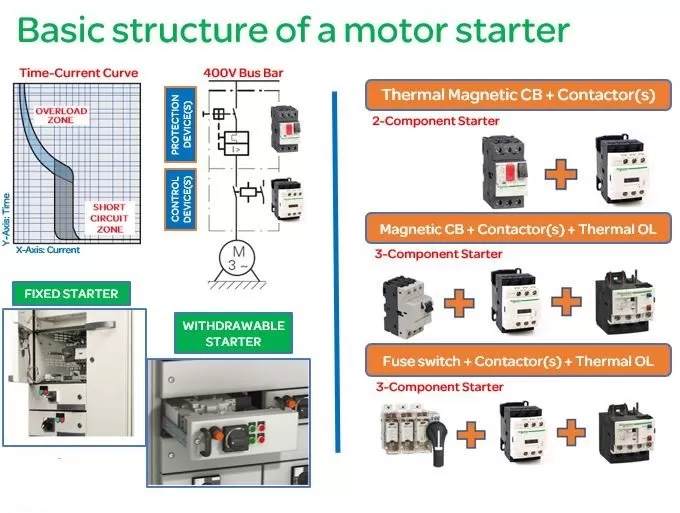

Schneider Electric nổi tiếng toàn cầu với dòng sản phẩm bảo vệ động cơ TeSys. Trong đó, MPCB dòng TeSys Deca (trước đây là TeSys GV2, GV3) phối hợp hoàn hảo với contactor schneider dòng LC1D.

Dưới đây là bảng tra cứu mã phối hợp chuẩn cho động cơ 3 pha (380/415V - 50Hz) đạt tiêu chuẩn phối hợp Type 2:

4. Bảng phối hợp thiết bị chi tiết giữa MPCB và Contactor Siemens

Siemens cung cấp dải giải pháp SIRIUS vô cùng mạnh mẽ cho các ứng dụng tự động hóa. Khi phối hợp thiết bị bảo vệ dòng Siemens, dòng mpcb siemens 3RV2 sẽ đi đôi trực tiếp với contactor siemens dòng 3RT2 để tối ưu hóa không gian lắp đặt và tăng hiệu suất vận hành tủ điện.

Dưới đây là bảng tra cứu mã phối hợp cho động cơ 3 pha (380/415V - 50Hz) dòng Siemens đạt tiêu chuẩn Type 2:

5. Những sai lầm kinh điển cần tránh khi lắp đặt MPCB và Contactor

Mặc dù việc phối hợp thiết bị đã được chuẩn hóa, trong thực tế thi công tủ điện công nghiệp, nhiều kỹ thuật viên vẫn mắc phải những lỗi cơ bản sau:

1. Đặt dòng bảo vệ quá tải trên MPCB quá cao: Nhiều thợ điện có thói quen gạt núm chỉnh dòng nhiệt (Ir) của MPCB lên mức tối đa để "tránh nhảy CB oan" khi khởi động. Điều này cực kỳ nguy hiểm vì khi động cơ bị kẹt trục hoặc quá tải nhẹ kéo dài, MPCB sẽ không tác động kịp thời, dẫn tới om cuộn dây và cháy động cơ. Hãy luôn đặt bằng đúng dòng định mức ghi trên nhãn động cơ.

2. Không tính đến dòng khởi động của động cơ: Động cơ không đồng bộ ba pha thường có dòng khởi động (I start) gấp 5 đến 8 lần dòng định mức. Nếu chọn MPCB không có đặc tính ngắt từ thích hợp hoặc chọn sai loại bảo vệ, thiết bị sẽ nhảy ngay khi vừa nhấn nút khởi động.

3. Mua nhầm thiết bị không đồng bộ thương hiệu: Việc kết hợp chéo MPCB thương hiệu này với Contactor thương hiệu khác hoàn toàn có thể hoạt động về mặt vật lý, tuy nhiên bạn sẽ mất đi sự đảm bảo về tiêu chuẩn Phối hợp loại 2 (Type 2 Coordination) từ nhà sản xuất do sai lệch về tốc độ dập hồ quang và thời gian phản hồi giữa các dòng tiếp điểm.

Tham khảo bài viết: Khởi Động Trực Tiếp DOL: Cách Tính Chọn Contactor Và Rơ Le Nhiệt Chuẩn Nhất

6. Mua MPCB và Contactor Schneider / Siemens chính hãng ở đâu?

Nếu doanh nghiệp của bạn đang tìm kiếm một đối tác tin cậy cung cấp vật tư thiết bị điện công nghiệp chất lượng cao, Công ty Cổ phần Thiết bị điện Long Nguyễn tự hào là nhà phân phối ủy quyền uy tín hàng đầu tại Việt Nam.

Chúng tôi cam kết:

• Cung cấp 100% sản phẩm mpcb schneider, mpcb siemens và khởi động từ contactor chính hãng, đầy đủ giấy tờ chứng nhận CO/CQ.

• Chính sách chiết khấu thương mại cạnh tranh nhất thị trường cho các đơn vị làm tủ điện OEM và nhà thầu cơ điện M&E.

• Đội ngũ kỹ sư điện giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn lựa chọn mã sản phẩm tối ưu, bảo vệ động cơ an toàn tuyệt đối.

Liên hệ ngay với Long Nguyễn Electric để nhận bảng giá chiết khấu mới nhất!
