MCCB Là Gì? Toàn Tập Về Cấu Tạo, Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế

Trong các hệ thống điện hiện đại, việc bảo vệ thiết bị và đường dây khỏi các sự cố như quá tải, ngắn mạch hay chạm đất là vô cùng quan trọng. Một trong những thiết bị được sử dụng phổ biến để thực hiện nhiệm vụ này là MCCB. Vậy bản chất MCCB là gì? Cấu tạo và nguyên lý hoạt động của nó ra sao? Làm thế nào để đọc hiểu các thông số kỹ thuật trên thân máy một cách chính xác nhất? Bài viết chuẩn SEO dưới đây sẽ giải đáp toàn bộ thắc mắc của bạn từ góc nhìn chuyên kỹ thuật.

1. Định nghĩa: MCCB là gì?

MCCB là viết tắt của cụm từ tiếng Anh Molded Case Circuit Breaker, trong ngành điện Việt Nam thường được gọi là Aptomat khối hoặc Cầu dao tự động dạng khối.

Để dễ hình dung nhất về MCCB, bạn có thể nhớ các đặc điểm cốt lõi sau:

Đây là một loại thiết bị đóng cắt mạch điện cơ khí, có khả năng đóng, dẫn và ngắt dòng điện trong các điều kiện mạch bình thường. Đặc biệt, nó có khả năng tự động ngắt mạch (trip) khi hệ thống gặp các điều kiện bất thường như quá tải hoặc ngắn mạch (chập điện) ở những phân khúc dòng điện từ trung bình đến rất lớn.

Khác với dòng aptomat tép nhỏ gọn (MCB), aptomat khối được chế tạo để chịu đựng những mức năng lượng sự cố cực lớn, bảo vệ an toàn cho cả một trục cáp chính hoặc toàn bộ nhà xưởng.

Bài viết: Quá Tải Là Gì? Nguyên Nhân, Dấu Hiệu Và Cách Bảo Vệ Hệ Thống Điện Bằng MCB Schneider

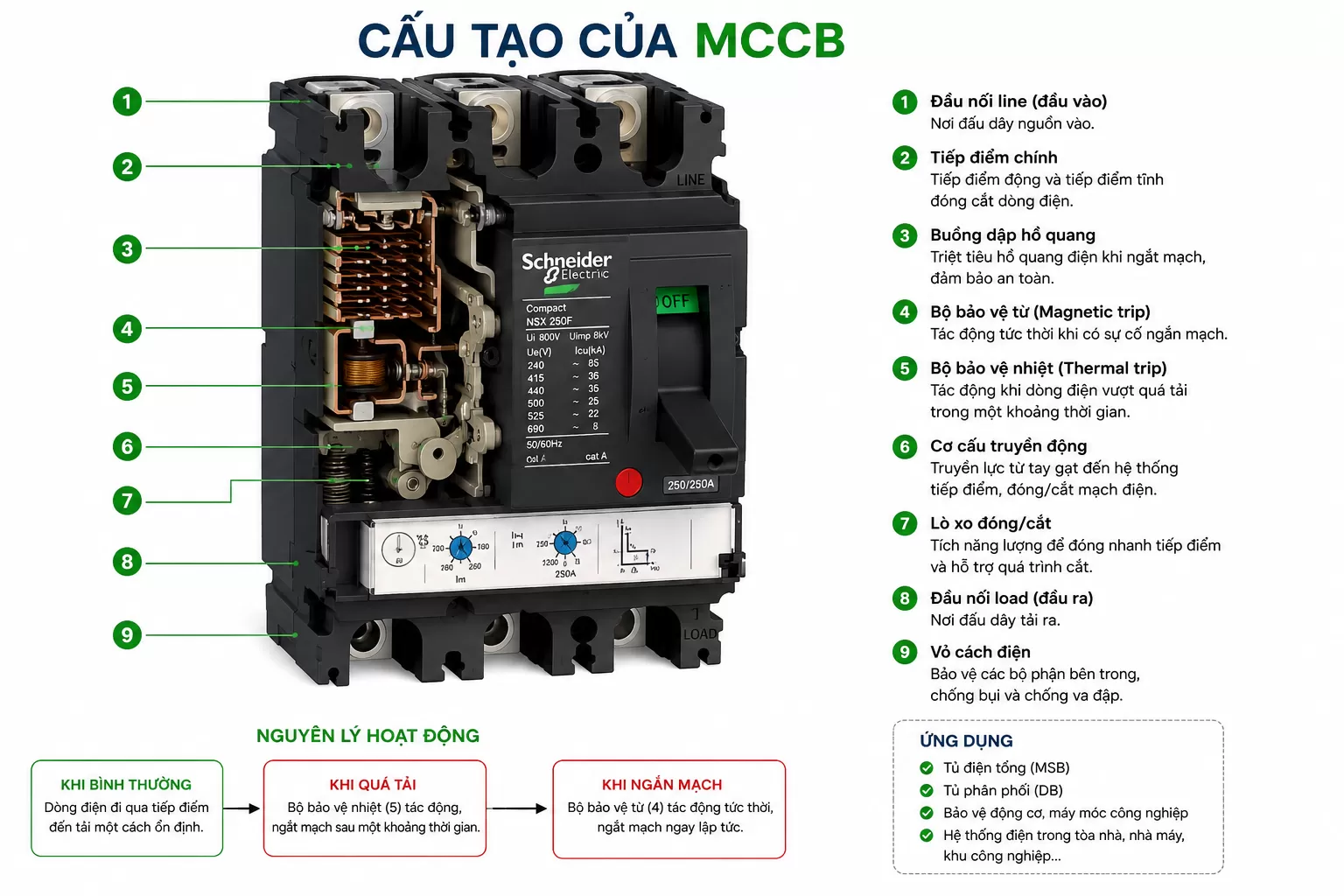

2. Cấu tạo chi tiết và nguyên lý hoạt động của MCCB

Để hiểu tại sao một chiếc cầu dao tự động dạng khối MCCB lại có thể chịu được những dòng điện lên tới hàng ngàn ampe, chúng ta cần mổ xẻ cấu tạo bên trong của nó.

2.1. Cấu tạo cơ học

Một chiếc MCCB tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Vỏ bảo vệ (Molded Case): Đây là điểm đặc trưng nhất tạo nên tên gọi của thiết bị. Lớp vỏ này được đúc hoàn toàn liền khối từ chất liệu nhựa polymer cao cấp (như nhựa phenolic hoặc composite pha sợi thủy tinh). Vật liệu này có đặc tính cách điện tuyệt đối, chịu được nhiệt độ cao và áp lực cơ học sinh ra từ các vụ nổ hồ quang điện bên trong.

• Cơ cấu tiếp điểm (Contacts): Gồm tiếp điểm động và tiếp điểm tĩnh được làm bằng hợp kim dẫn điện cao cấp (thường mạ bạc). Đây là nơi trực tiếp đóng/ngắt dòng điện lực.

• Buồng dập hồ quang (Arc Chute): Gồm các tấm kim loại song song dập tắt nhanh chóng tia lửa điện (hồ quang) sinh ra khi các tiếp điểm tách rời nhau dưới dòng điện lớn.

• Cơ cấu truyền động bằng tay (Actuator/Handle): Cần gạt hiển thị 3 trạng thái rõ ràng: ON (Đóng mạch), OFF (Ngắt mạch) và TRIP (Tự động ngắt khi có sự cố).

• Bộ phận kiểm soát và ngắt mạch (Trip Unit): Trái tim của MCCB, có nhiệm vụ phát hiện sự cố để kích hoạt cơ cấu lò xo bật ngắt tiếp điểm.

2.2. Nguyên lý hoạt động bảo vệ kép

Cấu tạo MCCB tích hợp hai cơ cấu bảo vệ độc lập tương ứng với hai loại sự cố:

1. Bảo vệ quá tải bằng cơ cấu nhiệt (Bimetal): Khi dòng điện vượt ngưỡng định mức trong thời gian dài, thanh lưỡng kim (gồm 2 miếng kim loại giãn nở nhiệt khác nhau) sẽ bị đốt nóng và cong lại. Độ cong này đến một mức nhất định sẽ tác động vào thanh ngắt, làm tiếp điểm bật ra.

2. Bảo vệ ngắn mạch bằng cơ cấu điện từ (Magnetic Tripping): Khi xảy ra chập mạch, dòng điện tăng vọt lên hàng nghìn lần trong mili-giây. Một cuộn dây điện từ bên trong sẽ tạo ra lực từ trường cực mạnh, ngay lập tức hút chốt ngắt để mở tiếp điểm, dập tắt sự cố trước khi dòng điện phá hủy đường dây.

3. Các thông số kỹ thuật MCCB quan trọng cần phải biết

Khi chọn mua hoặc thiết kế bản vẽ tủ điện, việc đọc hiểu các thông số in trên nhãn sản phẩm là bắt buộc để tránh chọn sai công suất gây cháy nổ hoặc lãng phí chi phí.

• Dòng điện định mức ($I_n$): Là dòng điện lớn nhất mà MCCB có thể dẫn liên tục trong điều kiện tiêu chuẩn mà không làm thiết bị quá nhiệt. Dòng định mức của aptomat khối rất rộng, thường từ 10A, 16A, ... đến 1600A, thậm chí cao hơn.

• Dòng cắt ngắn mạch danh định ($I_$): Khả năng chịu đựng dòng ngắn mạch tối đa của tiếp điểm mà MCCB có thể cắt được. Với hệ thống lớn, dòng cắt danh định là thông số sống còn, thường nằm trong khoảng từ 15kA đến 150kA.

• Dòng cắt ngắn mạch vận hành ($I_$): Được tính bằng tỷ lệ phần trăm của $I_$ (ví dụ 50%, 75% hoặc 100% $I_$). Thông số này thể hiện khả năng MCCB có thể tiếp tục vận hành bình thường sau khi đã cắt một dòng sự cố lớn trước đó hay không.

• Điện áp làm việc định mức ($U_e$): Mức điện áp hoạt động bình thường của thiết bị, thông thường ở mạng điện Việt Nam là 380V - 415V AC đối với điện 3 pha.

4. Ứng dụng thực tế của aptomat khối trong đời sống và sản xuất

Nhờ ưu thế vượt trội về dải dòng tải rộng và dòng cắt xung sét lớn, MCCB đóng vai trò chủ chốt trong hệ thống điện công nghiệp cũng như hạ tầng cơ điện tòa nhà (M&E).

• Tủ điện phân phối và tủ điện tổng: MCCB luôn xuất hiện ở vị trí đầu vào (Aptomat tổng) cho các tủ điện tổng MSB của các tòa nhà chung cư, trung tâm thương mại, khu chế xuất.

• Bảo vệ tải động cơ lớn: Động cơ công nghiệp khi khởi động thường có dòng ngắt rất cao. MCCB phối hợp cùng Contactor và rơ-le nhiệt tạo nên bộ ba bảo vệ động cơ hoàn hảo.

• Ứng dụng trong trạm biến áp: Sử dụng ở phía hạ lưu của máy biến áp để bảo vệ và cách ly các nhánh cáp động lực chính.

5. Kinh nghiệm lựa chọn thương hiệu MCCB chất lượng hàng đầu

Dưới đây là bảng đánh giá, chấm điểm chi tiết các thương hiệu MCCB (Aptomat khối) lớn nhất tại thị trường Việt Nam hiện nay. Bảng điểm được tổng hợp dựa trên phản hồi thực tế từ các kỹ sư cơ điện (M&E), độ bền vận hành trong môi trường công nghiệp, độ mượt mà của cơ cấu cơ học và uy tín thương hiệu.

Bảng chấm điểm MCCB các thương hiệu lớn (Thang điểm 10)

Hiện nay, trên thị trường có không ít sản phẩm kém chất lượng được làm giả vô cùng tinh vi. Do đó, việc lựa chọn thương hiệu lớn và nhà phân phối uy tín là yếu tố then chốt.

• Schneider Electric: Thương hiệu hàng đầu từ Pháp luôn đi đầu về độ ổn định, mẫu mã cơ khí hiện đại và các dòng Trip Unit thông minh, giúp quản lý năng lượng số hóa dễ dàng.

• LS Electric, Mitsubishi, Siemens: Những lựa chọn thay thế tuyệt vời tùy thuộc vào ngân sách đầu tư của dự án lớn hay nhỏ.

Để đảm bảo hệ thống điện của bạn vận hành trơn tru và an toàn tuyệt đối, việc mua sản phẩm từ các đại lý chính thức là vô cùng quan trọng. Thiết bị điện Long Nguyễn tự hào là đơn vị uy tín lâu năm chuyên cung cấp các dòng sản phẩm thiết bị đóng cắt chính hãng, hỗ trợ kỹ thuật tận tình và tối ưu hóa giải pháp chi phí tốt nhất cho mọi công trình của bạn.

Lời kết

Hy vọng bài viết này đã giúp bạn hiểu rõ MCCB là gì cùng các kiến thức kỹ thuật liên quan. Việc lựa chọn chính xác thiết bị đóng cắt không chỉ bảo vệ tài sản, tính mạng con người mà còn tối ưu hóa hiệu suất đầu tư cho doanh nghiệp của bạn!
