HMI là gì?

HMI (Human Machine Interface) là giao diện người-máy, cho phép con người tương tác với máy móc, thiết bị, hay hệ thống tự động hóa. Nói cách khác, HMI là cầu nối giữa người vận hành và hệ thống điều khiển.

Thông qua HMI, người dùng có thể:

• Giám sát trạng thái thiết bị theo thời gian thực.

• Điều chỉnh các tham số vận hành.

• Nhận cảnh báo khi xảy ra sự cố.

• Lưu trữ dữ liệu vận hành để phân tích và tối ưu hóa hệ thống.

Các hệ thống HMI hiện đại thường kết hợp với PLC (Programmable Logic Controller), biến HMI trở thành công cụ quản lý trung tâm trong nhà máy thông minh.

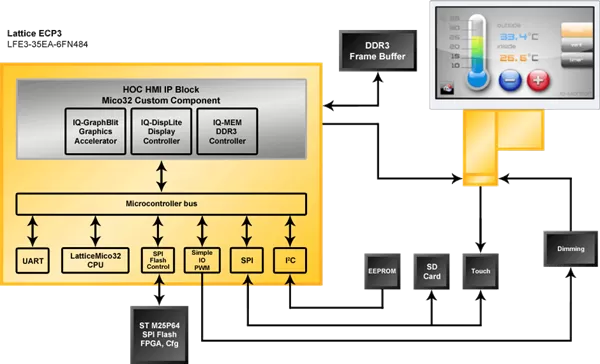

Cấu tạo cơ bản của màn hình điều khiển HMI

Một màn hình HMI cơ bản gồm các thành phần sau:

1. Màn hình hiển thị:

   • LCD, TFT hoặc màn hình cảm ứng (Touchscreen).

   • Kích thước đa dạng từ 3 inch đến hơn 15 inch tùy ứng dụng.

2. Bộ xử lý trung tâm (CPU):

   • Xử lý dữ liệu từ PLC, cảm biến và các thiết bị ngoại vi.

   • Chạy phần mềm HMI để hiện thị và điều khiển.

3. Bộ nhớ:

   • Lưu trữ dữ liệu vận hành, cảnh báo, log sự kiện.

   • Hỗ trợ backup và phục hồi khi cần thiết.

4. Giao tiếp:

   • Kết nối với PLC, biến tần, cảm biến thông qua Modbus, Ethernet, CAN, Profibus hoặc các giao thức công nghiệp khác.

Công dụng của màn hình điều khiển HMI

Sử dụng HMI mang lại nhiều lợi ích trong sản xuất và quản lý vận hành:

• Giám sát trực quan: Dễ dàng theo dõi trạng thái thiết bị, lưu lượng, nhiệt độ, áp suất, tốc độ động cơ, v.v.

• Điều khiển từ xa: Cho phép thay đổi các thông số vận hành mà không cần thao tác trực tiếp trên máy.

• Cảnh báo sự cố: HMI tự động phát hiện lỗi và hiển thị thông báo, giúp giảm thiểu downtime.

• Lưu trữ và phân tích dữ liệu: Giúp nâng cao hiệu quả sản xuất, tiết kiệm năng lượng và chi phí vận hành.

Các loại màn hình HMI phổ biến

Hiện nay, HMI được chia thành nhiều loại dựa trên hình thức và chức năng:

1. HMI dạng cơ bản (Basic HMI):

   • Hiển thị thông tin đơn giản.

   • Thường dùng trong các dây chuyền nhỏ hoặc máy móc đơn lẻ.

1. HMI dạng nâng cao (Advanced HMI/Smart HMI):

   • Hỗ trợ đồ họa, biểu đồ, trend, và quản lý dữ liệu phức tạp.

   • Kết nối với nhiều PLC và thiết bị mạng công nghiệp.

2. HMI cảm ứng (Touchscreen HMI):

   • Thao tác trực quan giống điện thoại hoặc máy tính bảng.

   • Tiết kiệm không gian, dễ lập trình và sử dụng.

3. HMI công nghiệp (Industrial HMI):

   • Chịu được môi trường khắc nghiệt như bụi, nhiệt độ cao, rung lắc.

   • Thường tích hợp chuẩn IP65 hoặc IP67 chống nước và bụi.

Ứng dụng của HMI trong công nghiệp

HMI hiện diện trong hầu hết các lĩnh vực tự động hóa, bao gồm:

• Nhà máy sản xuất: Giám sát dây chuyền, robot, máy CNC, máy đóng gói.

• Năng lượng & điện: Theo dõi trạm biến áp, tủ điện, thiết bị solar.

• Thủy lợi & nước sạch: Điều khiển bơm, van, đo mực nước, chất lượng nước.

• Hệ thống HVAC: Kiểm soát nhiệt độ, áp suất, độ ẩm trong tòa nhà thông minh.

• Thực phẩm & đồ uống: Giám sát quá trình chế biến, đóng gói, bảo quản sản phẩm.

Lợi ích khi sử dụng HMI

Việc ứng dụng màn hình điều khiển HMI giúp:

• Tăng hiệu suất vận hành: Giảm thời gian giám sát thủ công, nhanh chóng xử lý sự cố.

• Tiết kiệm chi phí: Giảm thiểu hư hỏng thiết bị và tổn thất vật tư.

• Dễ dàng bảo trì: Thông qua dữ liệu hiển thị, nhân viên bảo trì có thể dự đoán sự cố trước khi xảy ra.

• Giao diện thân thiện: Giúp nhân viên vận hành dễ tiếp cận và thao tác nhanh chóng.

Tiêu chí lựa chọn HMI phù hợp

Khi chọn màn hình HMI, cần lưu ý các yếu tố sau:

1. Kích thước và độ phân giải: Chọn HMI đủ lớn để hiển thị thông tin quan trọng.

2. Tương thích với PLC và thiết bị: HMI cần hỗ trợ các giao thức truyền thông mà PLC đang dùng.

3. Môi trường vận hành: Chọn HMI công nghiệp nếu môi trường bụi bẩn, nhiệt độ cao.

4. Phần mềm lập trình HMI: Dễ sử dụng, hỗ trợ đồ họa, cảnh báo và lưu trữ dữ liệu.

5. Ngân sách và chi phí bảo trì: Lựa chọn HMI vừa đáp ứng nhu cầu vừa tối ưu chi phí.

HMI và tương lai công nghiệp 4.0

Trong bối cảnh công nghiệp 4.0, HMI không chỉ là công cụ giám sát mà còn là nền tảng kết nối dữ liệu:

• Kết nối IoT: HMI kết nối với thiết bị IoT, thu thập dữ liệu vận hành theo thời gian thực.

• Phân tích dữ liệu lớn (Big Data): Dữ liệu từ HMI được phân tích để dự đoán sự cố và tối ưu quy trình.

• Điều khiển từ xa: Cho phép giám sát và vận hành nhà máy qua internet, tiết kiệm thời gian và nhân lực.

Các thương hiệu màn hình điều khiển HMI nổi tiếng

Trên thị trường hiện nay, có nhiều thương hiệu HMI uy tín, được các nhà máy và doanh nghiệp tin dùng nhờ chất lượng, độ bền và tính năng vượt trội:

1. Schneider Electric

   • Dòng HMI: Harmony GTO, HMIGTO

   • Ưu điểm: Giao diện trực quan, tích hợp PLC, hỗ trợ kết nối SCADA, độ bền cao.

1. Siemens

   • Dòng HMI: SIMATIC HMI, Comfort Panel, Basic Panel

   • Ưu điểm: Độ ổn định tuyệt đối, đồ họa sống động, kết nối tốt với PLC Siemens và các thiết bị công nghiệp.

2. Rockwell Automation (Allen-Bradley)

   • Dòng HMI: PanelView Plus, PanelView 5000

   • Ưu điểm: Tích hợp mạnh mẽ với hệ thống PLC Allen-Bradley, dễ lập trình, phù hợp nhà máy thông minh.

3. Mitsubishi Electric

   • Dòng HMI: GOT Series

   • Ưu điểm: Thiết kế công nghiệp, giao diện thân thiện, hỗ trợ lập trình đa ngôn ngữ, độ bền cao trong môi trường khắc nghiệt.

4. Omron

   • Dòng HMI: NB Series, NS Series

   • Ưu điểm: Giá thành hợp lý, tích hợp PLC Omron, phù hợp dây chuyền vừa và nhỏ.

5. Weintek

   • Dòng HMI: EasyBuilder, MT Series

   • Ưu điểm: Giao diện trực quan, dễ lập trình, hỗ trợ đa dạng PLC và kết nối mạng, giá cạnh tranh.

Kết luận

Màn hình điều khiển HMI là thiết bị không thể thiếu trong hệ thống tự động hóa hiện đại. Nó giúp giám sát, điều khiển, cảnh báo và tối ưu hóa vận hành một cách trực quan và hiệu quả. Khi lựa chọn HMI, người dùng cần cân nhắc kích thước, giao thức, môi trường, phần mềm lập trình và chi phí để đảm bảo hiệu quả đầu tư.

HMI không chỉ cải thiện hiệu suất sản xuất mà còn góp phần xây dựng nhà máy thông minh, an toàn và hiện đại. Việc đầu tư vào HMI chất lượng chính là đầu tư cho sự phát triển bền vững và cạnh tranh trong ngành công nghiệp 4.0.
