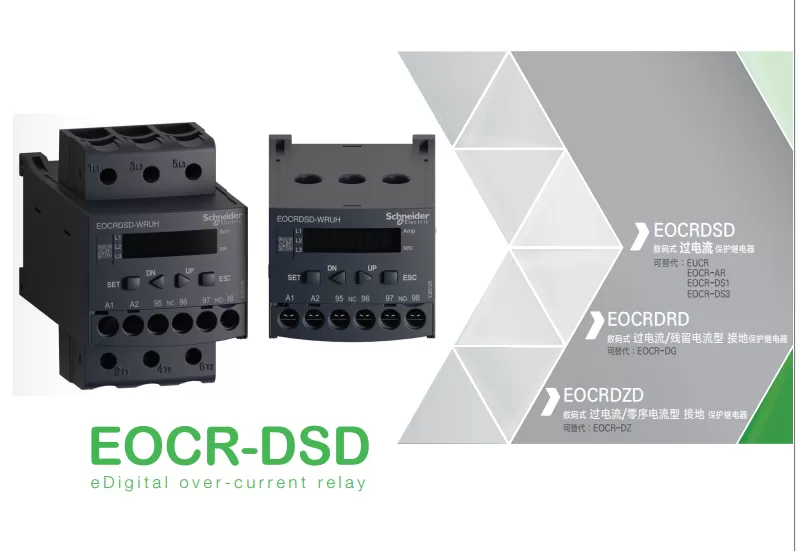

Hướng Dẫn Thay Thế Rơ Le EOCR Cũ Sang EOCR Dòng Mới EOCR-DSD, DRD, DZD

Trong các hệ thống tủ điện công nghiệp hiện đại, rơ le bảo vệ động cơ đóng vai trò cực kỳ quan trọng giúp phát hiện sớm các sự cố về dòng điện, điện áp và ngăn ngừa cháy nổ động cơ. Dòng sản phẩm rơ le EOCR (Electronic Overcurrent Relay) của hãng Schneider Electric từ lâu đã trở thành tiêu chuẩn hàng đầu.

Tuy nhiên, trước sự phát triển của công nghệ số, Schneider Electric đã cải tiến các dòng rơ le điện tử EOCR thế hệ cũ để chuyển sang các dòng kỹ thuật số tiên tiến hơn (eco-Digital). Bài viết này sẽ hướng dẫn chi tiết cách chuyển đổi EOCR từ các mã sản phẩm cũ sang thế hệ mới như EOCR-DSD, EOCR-DRD và EOCR-DZD.

1. Tổng Quan Về Sự Nâng Cấp Dòng Rơ Le Điện Tử EOCR

Việc nâng cấp từ thay thế EOCR cũ sang dòng bảo vệ quá dòng kỹ thuật số giúp nâng cao độ chính xác, hiển thị trực quan và tích hợp nhiều tính năng bảo vệ thông minh.

Các dòng EOCR thế hệ cũ (Existing Products): EUCR, AR, DS3, DS1, DG, DZ.
Các dòng EOCR thế hệ mới (New Products): EOCR-DSD, EOCR-DRD, EOCR-DZD.

Sự cải tiến này không chỉ giúp tối ưu hóa không gian lắp đặt mà còn đáp ứng các tiêu chuẩn khắt khe về đo lường thực tế (true RMS) và vận hành an toàn cho các hệ thống tải công nghiệp.

2. Bảng So Sánh Chi Tiết Giữa Rơ Le EOCR Cũ Và Mới

Dưới đây là bảng đối chiếu chi tiết thông số kỹ thuật và tính năng giữa các mã rơ le EOCR cũ và các dòng EOCR Schneider mới:

Tiêu chí / Thông số	Các mã sản phẩm cũ (EUCR, AR, DS3, DS1, DG, DZ)	Các mã sản phẩm mới (EOCR-DSD, EOCR-DRD, EOCR-DZD)
Nguồn điều khiển ( $U_s$ )	- EUCR, AR, DS3, DS1: $24 \sim 240\text$ - DG, DZ: $110$ hoặc $220\text$	$100 \sim 240\text$ (Dải rộng linh hoạt hơn)
Điện áp định mức ( $U_e$ )	$\text 690\text$ , tần số $50/60\text$	$\text 690\text$ , tần số $50/60\text$
Thuật toán đo dòng	- EUCR, AR, DS3, DS1: True RMS (giá trị thực) - DG, DZ: Giá trị trung bình (Average)	True RMS (Đo giá trị thực cho cả 3 mã DSD, DRD, DZD)
Chức năng bảo vệ nâng cao	Cài đặt hạn chế, chủ yếu chỉ có quá dòng ( $oc$ ), thấp dòng ( $uc$ ), kẹt rotor/lệch pha cơ bản	Đầy đủ: Quá dòng ( $oc$ ), Thấp dòng ( $uc$ ), Kẹt rotor khởi động ( $Sc$ ), Kẹt rotor vận hành ( $JAM$ ), Mất pha ( $PL$ ), Đảo pha ( $rP$ ), Mất cân bằng dòng ( $Ub$ ), Dòng rò/Chạm đất ( $Ec/rc$ )
Hiển thị trực quan	Chỉ dùng 2 đèn LED chỉ thị trạng thái	Màn hình LED 7 đoạn (4 chữ số) hiển thị chi tiết dòng pha và lỗi
Tính năng phụ trợ (Auxiliary)	Hạn chế, chủ yếu chỉ có tự chẩn đoán (Self-diagnosis) và Tự động khôi phục (Auto Reset)	Rất phong phú: Tự chẩn đoán, lọc tần số cao dòng nối đất, tổng thời gian chạy, giới hạn tái khởi động, chọn 1 pha/3 pha, thiết lập CT ngoài, tự động khôi phục...
Chứng nhận chất lượng	Đạt chứng nhận CE	Đạt chứng nhận CE

3. Phân Tích Những Điểm Cải Tiến Vượt Trội Của Dòng EOCR Mới

3.1. Thuật Toán Đo Dòng Điện Chuẩn True RMS

Trong môi trường công nghiệp có nhiều biến tần và tải phi tuyến, sóng hài làm nhiễu tín hiệu dòng điện. Dòng rơ le điện tử EOCR mới (EOCR-DSD, EOCR-DRD, EOCR-DZD) áp dụng thuật toán True RMS cho tất cả các mã, khắc phục hoàn toàn điểm yếu đo giá trị trung bình của dòng DG, DZ cũ.

3.2. Hiển Thị Số Rõ Ràng Màn Hình LED 7 Đoạn (4 Digits)

Nếu như các mã cũ như DS1, DS3, DG, DZ chỉ trang bị 2 đèn LED thông báo trạng thái đơn giản, thì thế hệ EOCR Schneider mới được nâng cấp màn hình 4 digits 7-segment. Điều này cho phép kỹ thuật viên:

Theo dõi chính xác thông số dòng điện từng pha ( $A$ ).
Đọc trực tiếp dòng sự cố chạm đất ( $A$ ).
Biết chính xác nguyên nhân gây sự cố nhờ mã lỗi hiển thị trực quan.

3.3. Bổ Sung Chức Năng Bảo Vệ Và Quản Lý Thông Minh

Dòng bảo vệ quá dòng mới tích hợp hàng loạt tính năng hỗ trợ quản lý vận hành tủ điện chuyên nghiệp:

Tích hợp tính năng quản lý thời gian: Theo dõi tổng thời gian vận hành của hệ thống để lên lịch bảo trì định kỳ.
Cài đặt linh hoạt: Hỗ trợ lựa chọn hệ thống 1 pha hoặc 3 pha, chọn chế độ vận hành tần số thấp, và thiết lập tỉ số biến dòng CT bên ngoài đơn giản.
Bảo vệ chạm đất chuyên sâu: Dòng EOCR-DRD tích hợp bảo vệ dòng rò dư ( $rc$ ), trong khi EOCR-DZD hỗ trợ bảo vệ dòng thứ tự không ( $Ec$ ) kết hợp bộ lọc nhiễu tần số cao.

4. Bảng Sơ Đồ Thay Thế Chuyển Đổi Tương Đương

Khi thực hiện chuyển đổi EOCR từ các mã cũ sang mã mới, bạn có thể tham khảo quy tắc thay thế tương đương dưới đây:

Thay thế mã EUCR, AR, DS1, DS3:
- Mã nâng cấp khuyên dùng: EOCR-DSD
- Lý do: Đáp ứng đầy đủ các tính năng quá dòng, kẹt rotor, mất pha, bảo vệ dòng cơ bản và nâng cấp hiển thị màn hình LED.
Thay thế mã DG, DZ (Có yêu cầu bảo vệ dòng rò / chạm đất):
- Mã nâng cấp khuyên dùng: EOCR-DRD hoặc EOCR-DZD
- Lý do:
  - Chọn EOCR-DRD nếu hệ thống cần bảo vệ dòng dư ( $rc$ ).
  - Chọn EOCR-DZD nếu hệ thống cần bảo vệ dòng thứ tự không ( $Ec$ ) có bộ lọc sóng hài tần số cao.

5. Các Bước Thực Hiện Thay Thế EOCR Cũ Sang Mới An Toàn

Để quá trình thay thế EOCR cũ diễn ra an toàn và hiệu quả, bạn nên tuân thủ các bước sau:

Ngắt nguồn điện toàn bộ tủ điện: Đảm bảo ngắt Aptomat/Aptomat tổng và kiểm tra điện áp bằng bút thử điện trước khi thao tác.

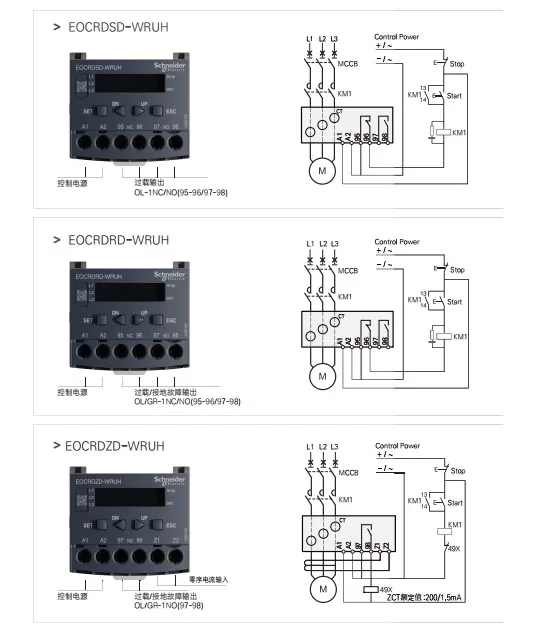

Ghi nhớ sơ đồ đấu nối: Đánh dấu các dây cáp tín hiệu, dây cấp nguồn điều khiển ( $100 \sim 240\text$ và dây từ biến dòng CT.
Tháo thiết bị cũ và lắp đặt thiết bị mới: Cố định EOCR-DSD, DRD hoặc DZD lên thanh DIN-rail hoặc mặt tủ.
Cài đặt thông số trên màn hình LED:
- Cài đặt dòng định mức động cơ (In).
- Thiết lập thời gian cho phép khởi động ( $D\text{-Time}$ ) và thời gian tác động bảo vệ ( $O\text{-Time}$ ).
- Chọn chế độ 1 pha / 3 pha hoặc tỉ số CT ngoài nếu có.
Chạy thử nghiệm (Test Run): Nhấn nút Test trên rơ le để kiểm tra mạch cảnh báo và ngắt contactor.
Bảng mã đề xuất thay thế

Dòng sản phẩm mới (eco-Digital)	Ghi chú / Phụ kiện đi kèm	Dòng sản phẩm cũ (Mã cũ / Model gốc tương ứng)	Mô tả tiếng Trung / Thông số cũ
EOCRSD-WRUH	—	EUCR-05S	EUCR 05 24-240V 标准型
	—	EUCR-30S	EUCR 30 24-240V 标准型
	—	EUCR-60S	EUCR 60 24-240V 标准型
	—	EOCRAR-05S	EOCRAR 05 24-240V 标准型
	—	EOCRAR-30S	EOCRAR 30 24-240V 标准型
	—	EOCRAR-60S	EOCRAR 60 24-240V 标准型
	—	EOCRDS1-05S	EOCR-DS1 05 24-240V 标准型
	—	EOCRDS1-30S	EOCR-DS1 30 24-240V 标准型
	TERMINAL-DSD 单独购买	EOCRDS1T-05S	EOCR-DS1T 05 24-240V 标准型
	—	EOCRDS3-05S	EOCR-DS3 05 24-240V 标准型
	—	EOCRDS3-30S	EOCR-DS3 30 24-240V 标准型
	—	EOCRDS3-60S	EOCR-DS3 60 24-240V 标准型
	TERMINAL-DSD 单独购买	EOCRDS3T-05S	EOCR-DS3T 05 24-240V 标准型
	TERMINAL-DSD 单独购买	EOCRDS3T-30S	EOCR-DS3T 30 24-240V 标准型
	TERMINAL-DSD 单独购买	EOCRDS3T-60S	EOCR-DS3T 60 24-240V 标准型
EOCRDRD-WRUH	—	EOCRDG-05RM7	EOCR-DG 05R 220 (仅220V)
	—	EOCRDG-30NM7	EOCR-DG 30N 220 (仅220V)
	—	EOCRDG-30RM7	EOCR-DG 30R 220 (仅220V)
	TERMINAL-DSD 单独购买	EOCRDGT-05RM7	EOCR-DGT 05 R 220 (仅220V)
	TERMINAL-DSD 单独购买	EOCRDGT-30RM7	EOCR-DGT 30 R 220 (仅220V)
EOCRDZD-WRUH	—	EOCRDZ-05NF7	EOCR-DZ 05 N 110
	—	EOCRDZ-05RF7	EOCR-DZ 05 R 110
	—	EOCRDZ-05RM7	EOCR-DZ 05 R 220 (仅220V)
	—	EOCRDZ-10RF7	EOCR-DZ 10 R 110
	—	EOCRDZ-10RM7	EOCR-DZ 10 R 220 (仅220V)
	—	EOCRDZ-60NM7	EOCR-DZ 60 N 220 (仅220V)
	—	EOCRDZ-60RF7	EOCR-DZ 60 R 110
	—	EOCRDZ-60RM7	EOCR-DZ 60 R 220 (仅220V)
	TERMINAL-DSD 单独购买	EOCRDZT-05RM7	EOCR-DZT 05 R 220 (仅220V)
	TERMINAL-DSD 单独购买	EOCRDZT-60RM7	EOCR-DZT 60 R 220 (仅220V)

Kết Luận

Nâng cấp lên dòng rơ le EOCR thế hệ mới (EOCR-DSD, EOCR-DRD, EOCR-DZD) là giải pháp tối ưu giúp bảo vệ hệ thống động cơ điện an toàn, chính xác và hiện đại hơn. Hãy liên hệ với nhà phân phối chính hãng EOCR Schneider để nhận được sự tư vấn kỹ thuật và báo giá tốt nhất cho công trình của bạn!
