✅ 1. Dòng ngắn mạch Icu là gì?
Dòng ngắn mạch Icu (Ultimate Breaking Capacity – Icu) là giá trị dòng điện ngắn mạch tối đa mà thiết bị đóng cắt (như MCCB, ACB...) có thể ngắt an toàn mà vẫn đảm bảo cách điện, không gây nguy hiểm cho hệ thống và con người.
Trong điều kiện thực tế, khi xảy ra sự cố ngắn mạch, dòng điện có thể tăng gấp hàng chục đến hàng trăm lần dòng định mức. Nếu thiết bị không đủ khả năng ngắt dòng này, có thể dẫn đến cháy nổ, hư hỏng thiết bị, thậm chí gây sự cố lan truyền toàn hệ thống.
✅ 2. Tại sao Icu lại quan trọng trong hệ thống điện?
Việc hiểu rõ Icu là gì trong điện sẽ giúp bạn:
-
✅ Lựa chọn thiết bị phù hợp với dòng ngắn mạch tại điểm lắp đặt.
-
✅ Đảm bảo an toàn cho hệ thống điện, con người và thiết bị.
-
✅ Tuân thủ các tiêu chuẩn kỹ thuật quốc tế như IEC 60947-2.
✅ 3. Phân biệt Icu và Ics
| Thông số | Ý nghĩa | Thiết bị sau khi ngắt |
|---|---|---|
| Icu (Ultimate breaking capacity) | Dòng cắt ngắn mạch lớn nhất có thể ngắt | Có thể bị hỏng, cần thay |
| Ics (Service breaking capacity) | Dòng cắt vận hành thiết bị vẫn dùng lại được | Vẫn sử dụng bình thường |
👉 Ví dụ: Thiết bị có Icu = 36kA, Ics = 24kA → nếu ngắt dòng < 24kA, thiết bị vẫn hoạt động tốt. Nếu từ 24kA–36kA, vẫn ngắt được nhưng có thể phải thay mới.
✅ 4. Ví dụ cụ thể về Icu của thiết bị
Một số thiết bị thông dụng với Icu như sau:
-

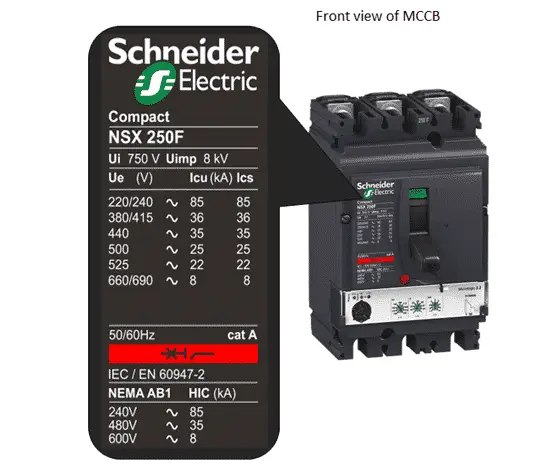

✅ MCCB Schneider NSX100N: Icu = 36kA tại 415V
-

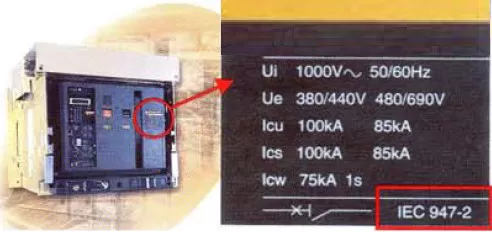

✅ ACB Schneider Masterpact NW/NT/MTZ: Icu lên đến 100kA
-
✅ MCB Schneider Acti9 iC60N: Icu = 6kA
Mỗi loại thiết bị sẽ có Icu khác nhau tùy theo mục đích sử dụng và nơi lắp đặt. Do đó, cần tính toán dòng ngắn mạch tại điểm lắp để chọn đúng thiết bị.
✅ 5. Cách tính toán và lựa chọn Icu phù hợp
📌 Các bước cơ bản:
-
Xác định dòng ngắn mạch tại điểm lắp đặt bằng phần mềm chuyên dụng như ETAP, Ecodial, hoặc tính toán tay theo công thức điện lực.
-
So sánh dòng tính toán với Icu của thiết bị.
-
Chọn thiết bị có Icu ≥ dòng ngắn mạch tại điểm lắp (kèm hệ số an toàn).
🔎 Lưu ý: Không được chọn thiết bị có Icu thấp hơn dòng ngắn mạch thực tế — rất nguy hiểm!
✅ 6. Các tiêu chuẩn kỹ thuật liên quan đến Icu
-
IEC 60947-2: Tiêu chuẩn quốc tế quy định về thiết bị đóng cắt hạ thế.
-
TCVN 6625-2: Tiêu chuẩn Việt Nam tương đương IEC.
✅ 7. Kết luận
Dòng ngắn mạch Icu (kA) là thông số bắt buộc cần quan tâm khi thiết kế và lựa chọn thiết bị đóng cắt trong hệ thống điện. Việc chọn đúng Icu không chỉ giúp bảo vệ thiết bị, hệ thống mà còn đảm bảo an toàn tuyệt đối cho con người.
