Đồng hồ chỉ báo pha (Phase Indicator) là gì?

🔍 1. Đồng hồ chỉ báo pha là gì?

Đồng hồ chỉ báo pha (Phase Indicator) là một thiết bị dùng để xác định thứ tự pha, chiều quay của dòng điện 3 pha và phát hiện tình trạng mất pha. Thiết bị này thường được sử dụng trong lắp đặt, bảo trì, kiểm tra động cơ, máy phát điện, tủ điện công nghiệp hoặc hệ thống điện 3 pha trong nhà máy, xưởng sản xuất.

Cấu tạo cơ bản của đồng hồ chỉ báo pha gồm:

Ba đầu dò hoặc kẹp thử nối vào ba dây pha R – S – T.
Bộ hiển thị hoặc đèn LED chỉ thị thứ tự pha.
Một số model còn có màn hình hiển thị kỹ thuật số, còi cảnh báo hoặc chức năng đo điện áp.

Tùy vào thiết kế, đồng hồ chỉ báo pha có thể là loại cơ bản không nguồn (passive) hoặc loại điện tử (active) có pin tích hợp, cho phép hoạt động linh hoạt trong nhiều môi trường khác nhau.

⚙️ 2. Nguyên lý hoạt động của đồng hồ chỉ báo pha

Nguyên lý hoạt động của thiết bị dựa trên việc đo sự chênh lệch pha và hướng quay của dòng điện xoay chiều 3 pha.

Khi ba đầu dò của thiết bị được nối đúng với ba dây pha R – S – T, mạch trong đồng hồ sẽ xác định thứ tự pha thuận (R – S – T) hoặc nghịch (R – T – S).
Nếu hệ thống bị mất pha, đèn báo hoặc màn hình sẽ không hiển thị đủ ba pha, giúp kỹ thuật viên dễ dàng phát hiện sự cố.
Một số model cao cấp có thể hiển thị chiều quay của động cơ hoặc phát tín hiệu âm thanh cảnh báo khi đấu sai thứ tự.

💡 3. Ứng dụng của đồng hồ chỉ báo pha trong thực tế

Đồng hồ chỉ báo pha được sử dụng phổ biến trong nhiều lĩnh vực điện – điện công nghiệp:

Kiểm tra hướng quay động cơ 3 pha trước khi đấu nối để tránh hư hỏng cơ khí.
Phát hiện sự cố mất pha hoặc đảo pha trong tủ điện, hệ thống điều khiển, máy phát.
Kiểm tra hệ thống phân phối điện trong nhà máy, xưởng sản xuất, công trình điện dân dụng và công nghiệp.
Bảo trì, bảo dưỡng hệ thống điện định kỳ, giúp đảm bảo an toàn cho người vận hành và thiết bị.

Thiết bị này giúp rút ngắn thời gian kiểm tra, giảm rủi ro sự cố và tăng độ tin cậy cho hệ thống điện.

🏷️ 4. Một số thương hiệu đồng hồ chỉ báo pha phổ biến hiện nay

Trên thị trường hiện nay có nhiều thương hiệu sản xuất thiết bị đo điện chất lượng cao, trong đó nổi bật nhất là các thương hiệu đến từ Nhật Bản, Hàn Quốc, và Châu Âu. Dưới đây là một số cái tên được tin dùng:

🔸 1. KYORITSU (Nhật Bản)

Là thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị đo điện, Kyoritsu nổi tiếng với độ chính xác cao và độ bền vượt trội.
Một số model phổ biến:

Kyoritsu 8031 – Thiết bị chỉ báo pha kiểu đèn LED, dễ sử dụng, bền bỉ.
Kyoritsu 8031F – Phiên bản nâng cấp có đầu dò gắn nam châm, thao tác nhanh, an toàn.
Kyoritsu 8035 – Loại chỉ báo pha điện tử có hiển thị hướng quay và điện áp pha.

🔸 2. HIOKI (Nhật Bản)

HIOKI là thương hiệu đo lường cao cấp với thiết kế tinh xảo, độ ổn định cao.
Model tiêu biểu:

HIOKI PD3259 – Chỉ báo pha kỹ thuật số có thể đo điện áp và phát hiện thứ tự pha đồng thời.

🔸 3. SANWA (Nhật Bản)

Thương hiệu nổi tiếng với thiết bị đo giá thành hợp lý, chất lượng ổn định.
Model phổ biến: Sanwa KS1 – thiết bị chỉ báo pha gọn nhẹ, dễ mang theo, phù hợp công trình dân dụng.

🔸 4. FLUKE (Mỹ)

Thương hiệu cao cấp trong lĩnh vực thiết bị đo điện công nghiệp.
Model nổi bật: Fluke 9062 – hiển thị chiều quay động cơ và thứ tự pha bằng LED rõ ràng.

🔸 5. SEW (Đài Loan/Hàn Quốc)

Cung cấp dòng sản phẩm chỉ báo pha chất lượng với giá phải chăng.
Model phổ biến: SEW 5503, SEW 8030 – thiết kế bền, phù hợp môi trường công nghiệp.

📋 5. Cách sử dụng đồng hồ chỉ báo pha an toàn và hiệu quả

Để sử dụng đúng cách, người dùng cần lưu ý các bước sau:

Ngắt nguồn điện trước khi kết nối thiết bị (nếu là loại yêu cầu kết nối có an toàn).

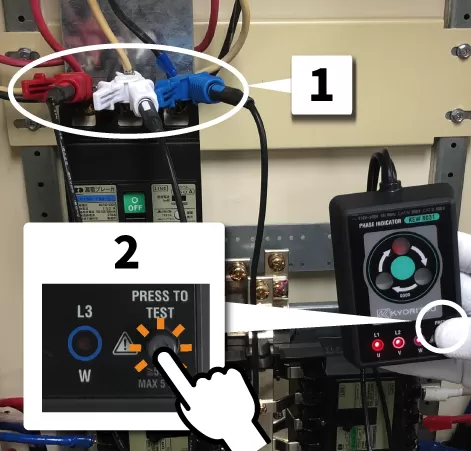

Gắn ba đầu dò vào ba pha R, S, T của nguồn điện.
Quan sát hiển thị trên đèn hoặc màn hình:
- Nếu thứ tự pha đúng (thuận) → đèn chỉ báo xanh hoặc ký hiệu “R-S-T”.
- Nếu thứ tự pha ngược → đèn chỉ báo đỏ hoặc ký hiệu “R-T-S”.
Ngắt kết nối thiết bị sau khi kiểm tra xong để đảm bảo an toàn.
Với loại có nam châm hoặc kẹp gắn, nên kiểm tra vị trí tiếp xúc chắc chắn trước khi đo.

🛒 6. Mua đồng hồ chỉ báo pha chính hãng ở đâu uy tín?

Nếu bạn đang tìm kiếm địa chỉ phân phối đồng hồ chỉ báo pha chính hãng, đáng tin cậy, Long Nguyễn chính là lựa chọn hàng đầu tại Việt Nam.

✅ Công ty TNHH Thiết bị điện Long Nguyễn

Chuyên phân phối các thiết bị đo điện chính hãng đến từ các thương hiệu nổi tiếng như Kyoritsu, Fluke, Hioki, Sanwa, SEW, Schneider Electric, ABB,…
Cam kết 100% hàng chính hãng, có CO-CQ, bảo hành chính hãng.
Giá cả cạnh tranh, giao hàng toàn quốc nhanh chóng.
Đội ngũ tư vấn viên kỹ thuật am hiểu sản phẩm, hỗ trợ lựa chọn model phù hợp cho từng nhu cầu.

👉 Liên hệ ngay Long Nguyễn để được tư vấn và báo giá ưu đãi:

📍 Địa chỉ: 553 Giải Phóng - Tương Mai - Hà Nội
☎️ Hotline: 0968095220

🌟 7. Kết luận

Đồng hồ chỉ báo pha (Phase Indicator) là công cụ đo kiểm không thể thiếu đối với kỹ sư điện, giúp xác định thứ tự pha, chiều quay và phát hiện mất pha trong hệ thống điện 3 pha. Với độ chính xác cao, thao tác đơn giản và giá thành hợp lý, thiết bị này góp phần quan trọng trong việc bảo vệ động cơ, đảm bảo an toàn điện và duy trì hiệu suất hệ thống.

Nếu bạn cần tìm mua đồng hồ chỉ báo pha KYORITSU, FLUKE, HIOKI, SANWA hoặc SEW chính hãng, hãy liên hệ ngay Long Nguyễn – Nhà phân phối thiết bị đo điện hàng đầu tại Việt Nam để được tư vấn chi tiết và nhận báo giá tốt nhất.
