Điện trở là gì? Làm sao để đo điện trở?

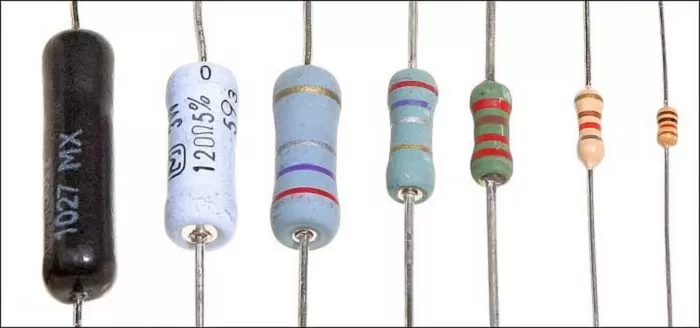

1. Điện trở là gì?

Điện trở là một linh kiện điện tử có khả năng cản trở dòng điện chạy qua mạch. Điện trở giúp kiểm soát dòng điện, bảo vệ các linh kiện khác trong mạch điện, và đảm bảo sự hoạt động ổn định của toàn bộ hệ thống.

Điện trở được đo bằng đơn vị Ohm (Ω), được đặt theo tên nhà vật lý học Georg Simon Ohm, người đã phát hiện ra định luật Ohm.

Cấu tạo của điện trở

Điện trở thường được làm từ các vật liệu dẫn điện kém như carbon, kim loại, hoặc hợp chất oxit kim loại. Chúng được thiết kế với các hình dạng và kích thước khác nhau, tùy thuộc vào ứng dụng cụ thể.

Ký hiệu điện trở trong mạch điện

Trong sơ đồ mạch, điện trở thường được biểu diễn bằng một đường ziczac hoặc một hình chữ nhật (theo chuẩn quốc tế).
Giá trị điện trở thường được mã hóa bằng mã màu điện trở hoặc ghi trực tiếp bằng số trên thân linh kiện.

2. Chức năng của điện trở trong mạch điện

Điện trở có vai trò rất quan trọng trong mạch điện. Dưới đây là một số chức năng cơ bản của điện trở:

Giới hạn dòng điện: Điện trở kiểm soát lượng dòng điện đi qua mạch, ngăn ngừa tình trạng quá tải.
Chia áp: Điện trở giúp điều chỉnh điện áp trong các phần khác nhau của mạch.
Bảo vệ linh kiện: Nhờ khả năng cản trở dòng điện, điện trở giúp bảo vệ các linh kiện nhạy cảm khỏi dòng điện lớn có thể gây hư hại.
Tạo dao động: Trong các mạch dao động hoặc mạch khuếch đại, điện trở đóng vai trò tạo ra tín hiệu dao động hoặc điều chỉnh tín hiệu.

Tham khảo: Điện trở cách điện là gì? Tại sao phải đo điện trở cách điện?

3. Làm sao để đo điện trở?

Để đo giá trị của điện trở, bạn cần sử dụng một thiết bị chuyên dụng, thường là đồng hồ vạn năng (multimeter).

3.1. Chuẩn bị trước khi đo điện trở

Trước khi tiến hành đo điện trở, cần thực hiện các bước chuẩn bị sau:

Đảm bảo rằng mạch điện đã được ngắt nguồn để tránh gây nguy hiểm.
Nếu điện trở nằm trong mạch, hãy tháo điện trở ra để đo chính xác hơn.

3.2. Các bước đo điện trở bằng đồng hồ vạn năng

Chọn chế độ đo điện trở
Trên đồng hồ vạn năng, chọn chế độ đo điện trở (thường ký hiệu là Ω).
Điều chỉnh thang đo phù hợp
Nếu giá trị điện trở ước tính không quá lớn, chọn thang đo nhỏ. Ngược lại, với điện trở có giá trị lớn, hãy chọn thang đo cao hơn.
Kết nối que đo
- Gắn que đỏ vào cổng V/Ω (Voltage/Ohm) của đồng hồ.
- Gắn que đen vào cổng COM (Common).
Đo điện trở
- Chạm hai que đo vào hai đầu của điện trở.
- Đọc giá trị hiển thị trên màn hình đồng hồ.

3.3. Đo điện trở bằng phương pháp khác

Ngoài đồng hồ vạn năng, có thể sử dụng các thiết bị đo chuyên dụng như Đồng hồ vạn năng hoặc thiết bị đo điện trở cách điện để đo những loại điện trở đặc biệt như điện trở cách điện hay điện trở tiếp địa.

4. Các yếu tố ảnh hưởng đến giá trị điện trở

Nhiệt độ: Giá trị điện trở có thể thay đổi theo nhiệt độ. Một số loại điện trở được thiết kế đặc biệt để hoạt động ổn định trong môi trường nhiệt độ cao.
Tuổi thọ và hao mòn: Sau thời gian dài sử dụng, điện trở có thể bị thay đổi giá trị do hao mòn hoặc hư hỏng vật liệu.
Môi trường hoạt động: Điện trở dễ bị ảnh hưởng bởi độ ẩm, bụi bẩn và các yếu tố hóa học trong môi trường.

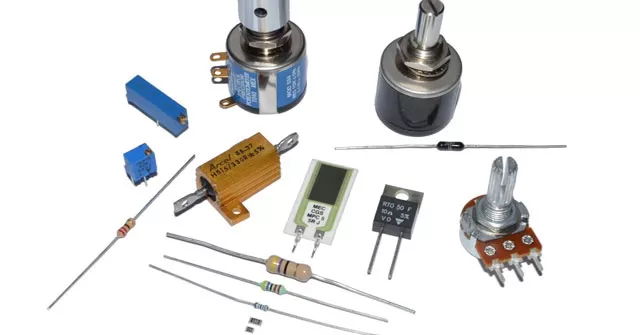

5. Các loại điện trở phổ biến

Điện trở cố định: Có giá trị điện trở không thay đổi.
Điện trở biến đổi (biến trở): Có thể điều chỉnh giá trị điện trở bằng cách xoay núm hoặc di chuyển cần gạt.
Điện trở nhiệt (Thermistor): Giá trị điện trở thay đổi theo nhiệt độ.
Điện trở quang (Photoresistor): Giá trị điện trở thay đổi theo cường độ ánh sáng.

6. Lưu ý khi đo điện trở

Không đo điện trở khi mạch còn cấp nguồn để tránh làm hỏng thiết bị hoặc gây nguy hiểm.
Đọc kỹ hướng dẫn sử dụng của đồng hồ vạn năng trước khi đo.
Kiểm tra que đo và đảm bảo chúng hoạt động tốt.

Kết luận

Điện trở không chỉ là một linh kiện quan trọng trong mạch điện mà còn đóng vai trò then chốt trong việc điều chỉnh và bảo vệ hệ thống điện tử. Biết cách đo điện trở chính xác sẽ giúp bạn kiểm tra và bảo dưỡng mạch điện hiệu quả hơn. Hy vọng bài viết này đã giúp bạn hiểu rõ điện trở là gì và cách đo điện trở một cách dễ dàng.
