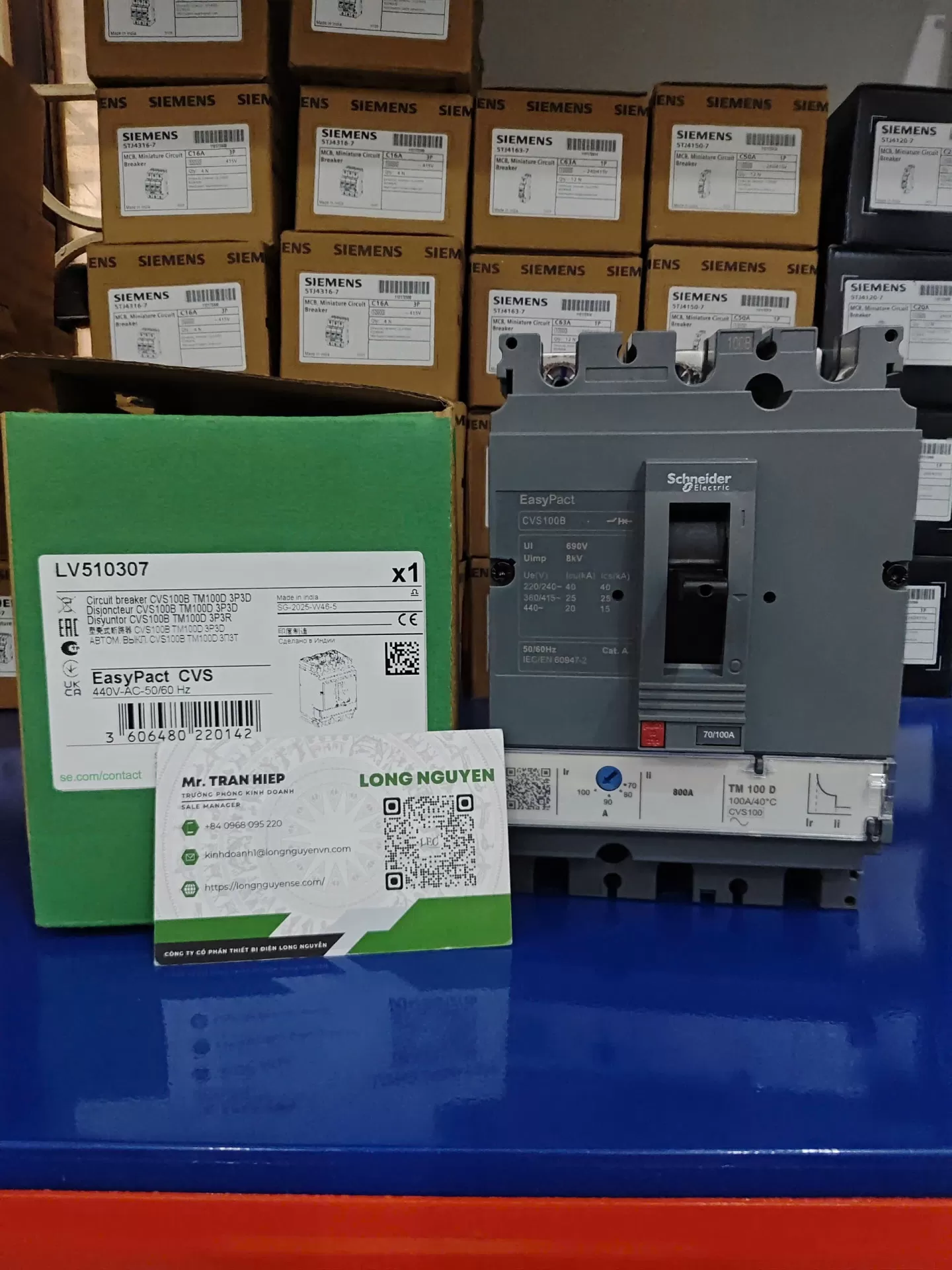

🔹 Thông số kỹ thuật – Cầu dao tự động MCCB Schneider Easypact CVS100B LV510307
Model: LV510307 – CVS100B – 3P – 100A – 25kA
| Thuộc tính | Giá trị |
|---|---|
| Dòng sản phẩm | Easypact CVS – Schneider Electric |
| Loại thiết bị | MCCB (Moulded Case Circuit Breaker) – Cầu dao tự động dạng khối |
| Mã sản phẩm | LV510307 |
| Model thương mại | CVS100B |
| Số cực | 3P (3 pha) |
| Dòng định mức (In) | 100 A |
| Điện áp hoạt động định mức (Ue) | 415 V AC – 50/60 Hz |
| Điện áp cách điện định mức (Ui) | 750 V AC |
| Điện áp chịu xung định mức (Uimp) | 8 kV |
| Khả năng cắt ngắn mạch (Icu) | 25 kA tại 415 V AC (theo tiêu chuẩn IEC 60947-2) |
| Dòng cắt làm việc (Ics) | 100% Icu (25 kA) |
| Kiểu bảo vệ | Bảo vệ quá tải (Thermal) và ngắn mạch (Magnetic) |
| Bộ ngắt (Trip Unit) | TMD (Thermal Magnetic) – bảo vệ nhiệt từ |
| Dải chỉnh dòng bảo vệ nhiệt | 0,8 – 1 × In |
| Dải chỉnh dòng bảo vệ từ | 5 – 10 × In |
| Cấp bảo vệ | IP40 (trong tủ điện) / IP20 (mặt trước) |
| Tiêu chuẩn tuân thủ | IEC 60947-2, EN 60947-2, CE, CCC, EAC |
| Nhiệt độ làm việc | –25 … +70 °C |
| Độ bền cơ khí | 20.000 lần thao tác |
| Độ bền điện | 10.000 lần đóng cắt có tải |
| Kiểu lắp đặt | Cố định (Fixed Type) |
| Kích thước (H × W × D) | 130 × 76 × 86 mm (ước tính) |
| Trọng lượng | ~1,1 kg |
| Ứng dụng | Bảo vệ mạch điện 3 pha, tủ điện phân phối, hệ thống động lực, máy móc công nghiệp, công trình dân dụng và thương mại |
🔹 Giới thiệu dòng sản phẩm Easypact CVS
Easypact CVS là dòng MCCB (Cầu dao tự động dạng khối) của Schneider Electric, được thiết kế để cung cấp giải pháp bảo vệ mạch điện hạ thế an toàn – bền bỉ – tiết kiệm chi phí.
Dòng CVS100B có khả năng cắt ngắn mạch đến 25kA, phù hợp cho tủ điện phân phối chính, phụ và hệ thống điều khiển công nghiệp, tuân thủ tiêu chuẩn IEC 60947-2.
