Bộ kìm kẹp đo dòng điện Kyoritsu 8133-03 (3000A, Ø170mm, 3 kìm đo)

Giới thiệu bộ kìm kẹp đo dòng điện Kyoritsu 8133-03

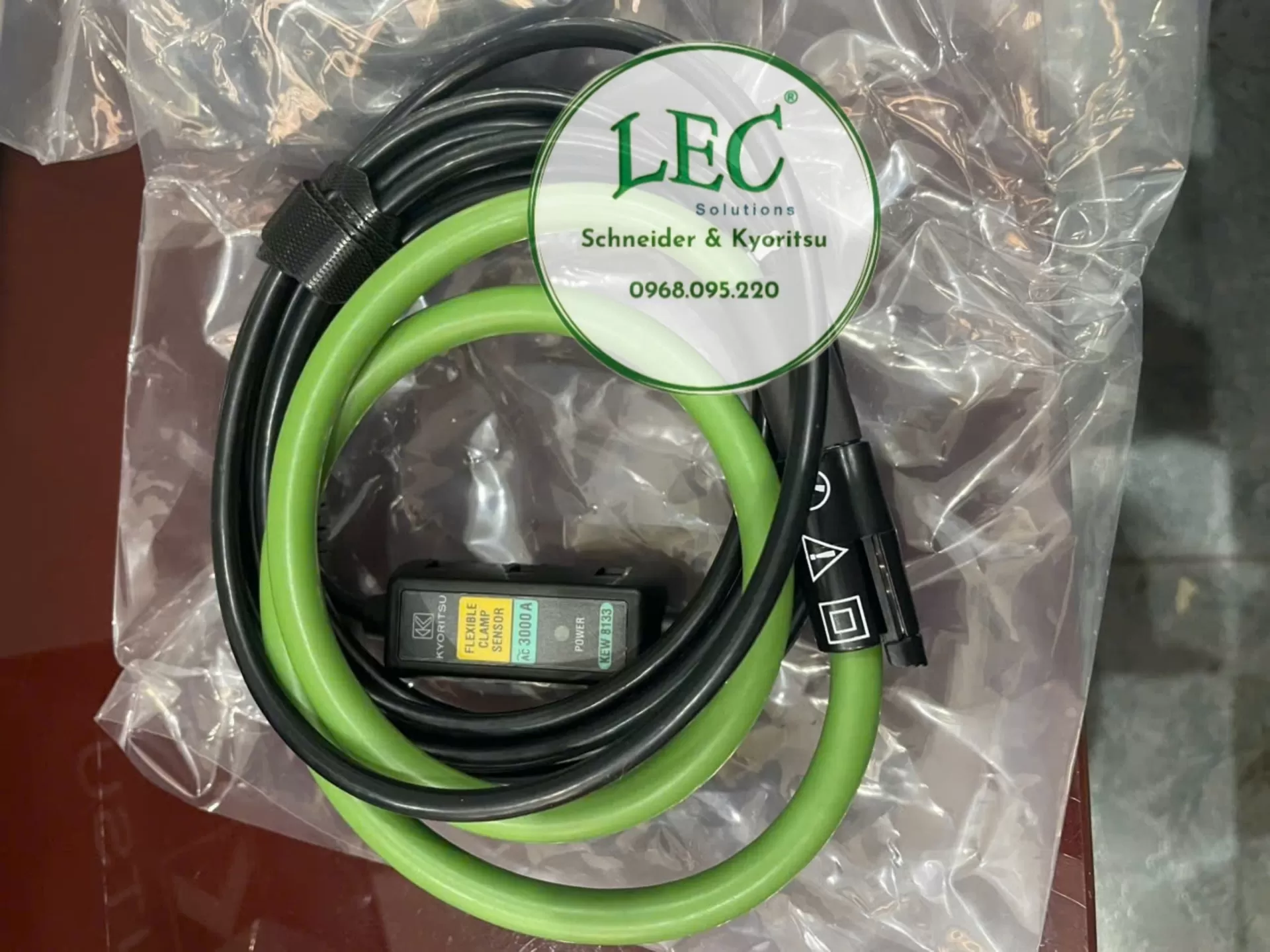

Bộ kìm kẹp đo dòng điện Kyoritsu 8133-03 là bộ cảm biến dòng điện dạng vòng mềm (Flexible Clamp Sensor) chuyên dụng đến từ thương hiệu Kyoritsu Nhật Bản. Thiết bị được thiết kế để đo dòng điện AC lên đến 3000A, sử dụng cấu trúc cuộn dây lõi khí (Air Core Coil) giúp cảm biến có trọng lượng nhẹ, linh hoạt và dễ dàng lắp đặt tại các vị trí chật hẹp hoặc thanh cái kích thước lớn.

Bộ sản phẩm gồm 03 kìm đo dòng mềm, phù hợp cho các ứng dụng đo dòng điện 3 pha, phân tích công suất, kiểm tra tải hệ thống điện công nghiệp và giám sát tiêu thụ năng lượng. Kyoritsu 8133-03 tương thích với các thiết bị như KEW 6305, KEW 6315 và một số thiết bị phân tích công suất Kyoritsu khác.

Đặc điểm nổi bật của Kyoritsu 8133-03

• Bộ gồm 3 cảm biến đo dòng linh hoạt
• Đo dòng AC lên đến 3000A
• Đường kính vòng kẹp tối đa Ø170mm
• Thiết kế vòng mềm dễ thao tác tại vị trí hẹp
• Công nghệ cuộn dây lõi khí trọng lượng nhẹ
• Độ chính xác cao khi đo tải điện
• Hỗ trợ đo hệ thống điện 3 pha
• Cổng kết nối MINI DIN 6PIN
• Tương thích máy phân tích công suất Kyoritsu
• Đạt tiêu chuẩn an toàn IEC quốc tế

Thông số kỹ thuật Kyoritsu 8133-03

Dòng sản phẩm: Thiết bị đo dòng điện Kyoritsu

Thông số cảm biến dòng điện

• Dòng điện định mức:
  • AC 3000A
• Kích thước dây dẫn:
  • Max Ø170mm
• Điện áp đầu ra:
  • AC 500mV / 3000A
  • AC 0.167mV/A
• Độ chính xác:
  • ±1.0%rdg ±0.5mV (45Hz–65Hz)
  • ±1.5%rdg ±0.5mV (40Hz–1kHz)
• Độ lệch pha:
  • ±2.0° (45Hz–65Hz)
  • ±3.0° (40Hz–1kHz)

Thông số chung

• Chiều dài cáp:
  • Khoảng 3m
• Đầu nối:
  • MINI DIN 6PIN
• Trở kháng đầu ra:
  • ≤100Ω
• Nhiệt độ hoạt động:
  • -10°C đến 50°C
• Độ ẩm hoạt động:
  • ≤85% RH (không ngưng tụ)
• Trọng lượng:
  • Khoảng 200g / mỗi cảm biến

Tiêu chuẩn an toàn

• IEC 61010-1
• IEC 61010-2-032
• CAT IV 300V
• CAT III 600V
• IEC 61326 EMC

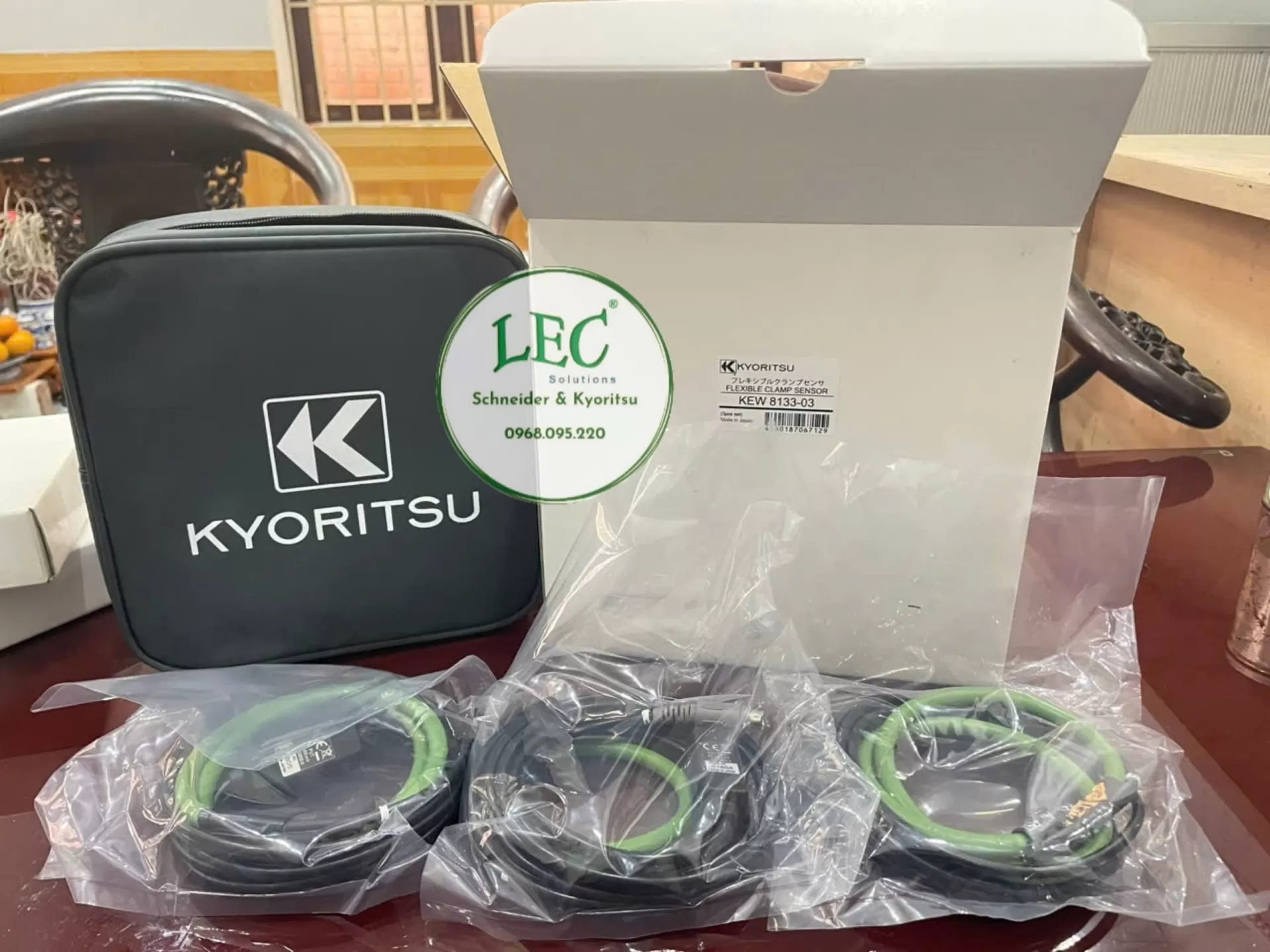

Phụ kiện đi kèm

• Bộ vòng mềm Kyoritsu 8133 × 3
• Hộp đựng 9095
• Cable marker
• Hướng dẫn sử dụng

Ứng dụng của bộ kìm kẹp đo dòng điện Kyoritsu 8133-03

Bộ kìm kẹp đo dòng điện Kyoritsu 8133-03 được ứng dụng rộng rãi trong:

• Đo dòng điện tải hệ thống 3 pha
• Phân tích chất lượng điện năng
• Kiểm tra tải động cơ công nghiệp
• Giám sát tiêu thụ năng lượng
• Bảo trì hệ thống điện nhà máy
• Kiểm tra thanh cái công suất lớn

Với thiết kế vòng mềm linh hoạt, khả năng đo dòng lớn lên đến 3000A và bộ cảm biến 3 pha chuyên dụng, Kyoritsu 8133-03 là giải pháp phù hợp cho kỹ sư điện, đơn vị bảo trì công nghiệp và hệ thống phân tích điện năng chuyên sâu.
