Ampe Kìm Đo Dòng Rò Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế Từ A-Z

Trong công tác bảo trì, vận hành và xử lý sự cố an toàn hệ thống điện, hiện tượng rò rỉ điện năng luôn là mối hiểm họa rình rập. Dòng rò không chỉ gây hao phí điện năng, làm hư hỏng cách điện của thiết bị mà nguy hiểm hơn là dẫn đến tai nạn giật điện hoặc cháy nổ tủ điện.

Để phát hiện và định lượng chính xác những dòng điện rò rỉ siêu nhỏ ở mức miliampe (mA) — điều mà các thiết bị thông thường hoàn toàn bất lực — các kỹ sư bắt buộc phải sử dụng một thiết bị đo dòng rò chuyên dụng. Đó chính là ampe kìm đo dòng rò.

1. Khái niệm: Ampe kìm đo dòng rò là gì?

Ampe kìm đo dòng rò (tên tiếng Anh: Leakage Current Clamp Meter) là dòng thiết bị đo điện có độ nhạy và độ phân giải cực cao.

Nhiệm vụ cốt lõi của nó là phát hiện, đo lường các dòng điện "đi lạc" thoát ra khỏi mạch dẫn chính (rò rỉ ra vỏ máy, kết cấu kim loại hoặc đi xuống lòng đất). Khác biệt hoàn toàn với ampe kìm đo tải thông thường (vốn chỉ đo dòng lớn từ vài Ampe đến hàng trăm Ampe), thiết bị này có khả năng đọc chính xác các giá trị dòng điện cực nhỏ ở mức miliAmpe (mA) hoặc thậm chí là microAmpe (muA).

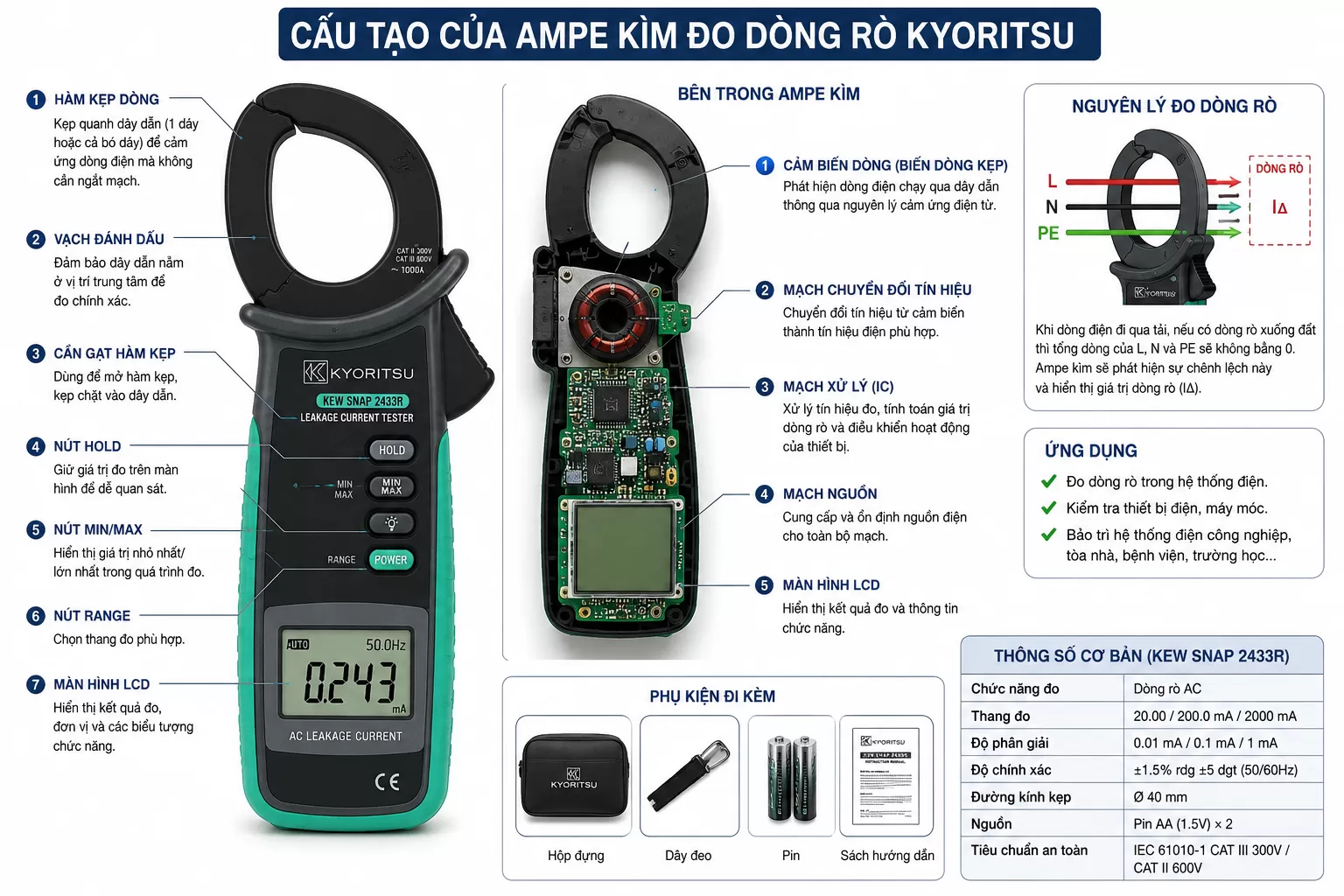

2. Cấu tạo đặc trưng của ampe kìm đo dòng rò

Nhìn từ bên ngoài, thiết bị này có hình dáng khá tương đồng với các loại dòng kẹp thông thường. Tuy nhiên, cấu tạo vật lý bên trong đã được nâng cấp đồng bộ để phục vụ mục đích kiểm tra dòng rò siêu nhỏ:

• Hàm kẹp cảm biến (Jaws) siêu khít: Đây là bộ phận đắt giá nhất của máy. Khớp hàm kẹp được chế tạo từ vật liệu sắt từ chất lượng cao (Ferrite cao cấp) và có thiết kế che chắn sóng điện từ (shielding) cực tốt. Khi đóng lại, hai mặt hàm phải khít tuyệt đối nhằm ngăn chặn mọi nhiễu từ trường từ các dây dẫn xung quanh lọt vào lõi từ.

• Mạch lọc tần số và khuếch đại tín hiệu: Do tín hiệu dòng rò thu được rất yếu, mạch điện tử bên trong phải có hệ số khuếch đại cực lớn. Đặc biệt, máy tích hợp bộ lọc tần số (thường là lọc dải 50/60Hz) giúp loại bỏ hoàn toàn các thành phần sóng hài (harmonics) cao tần do biến tần hay thiết bị điện tử công suất gây ra.

• Màn hình hiển thị độ phân giải cao: Màn hình LCD hiển thị kết quả đo thường hỗ trợ hiển thị từ 3 đến 4 chữ số thập phân (độ phân giải có thể đạt mức 0.01mA hoặc thậm chí 0.001mA).

3. Nguyên lý đo dòng rò bằng ampe kìm

Thiết bị ứng dụng linh hoạt hai phương pháp đo dựa theo cấu trúc đấu nối của hệ thống điện lực:

Phương pháp 1: Nguyên lý cân bằng dòng điện (Kẹp dòng tổng)

Đây là phương pháp phổ biến nhất, mô phỏng chính xác nguyên lý hoạt động của một chiếc Aptomat chống rò (RCD/RCCB).

Trong một mạch điện 1 pha lý tưởng không có rò rỉ, dòng điện đi vào từ dây pha (Id) phải bằng dòng điện đi ra từ dây trung tính (Iv). Từ trường sinh ra bởi hai dòng điện ngược chiều này sẽ tự triệt tiêu lẫn nhau, tổng từ trường dư bằng không.

Khi hệ thống bị rò điện, một phần dòng điện sẽ đi qua vỏ máy xuống đất khiến Id # Iv. Sự mất cân bằng này tạo ra một lượng từ trường dư trong mạch. Khi bạn kẹp cả dây pha và dây trung tính cùng lúc vào lòng ampe kìm, hàm kẹp sẽ cảm ứng được từ trường dư này, biến đổi và hiển thị giá trị dòng rò chính xác lên màn hình.

Đối với hệ thống điện 3 pha (3 dây hoặc 4 dây), kỹ thuật viên cũng sẽ kẹp tất cả các dây nguồn cùng lúc (3 dây pha hoặc 3 dây pha + 1 dây trung tính) vào trong hàm kẹp. Nếu màn hình hiển thị số khác 0, hệ thống chắc chắn đang bị rò rỉ điện.

Phương pháp 2: Đo trực tiếp trên dây nối đất (Ground / PE)

Nếu thiết bị điện của bạn được trang bị hệ thống dây tiếp địa an toàn riêng biệt, việc đo đạc trở nên đơn giản hơn rất nhiều. Bạn chỉ cần mở kìm và ôm duy nhất sợi dây nối đất (dây xanh vàng) này. Bất kỳ dòng điện nào đang chạy trực tiếp trên dây tiếp địa xuống lòng đất chính là giá trị dòng rò thực tế của thiết bị đó.

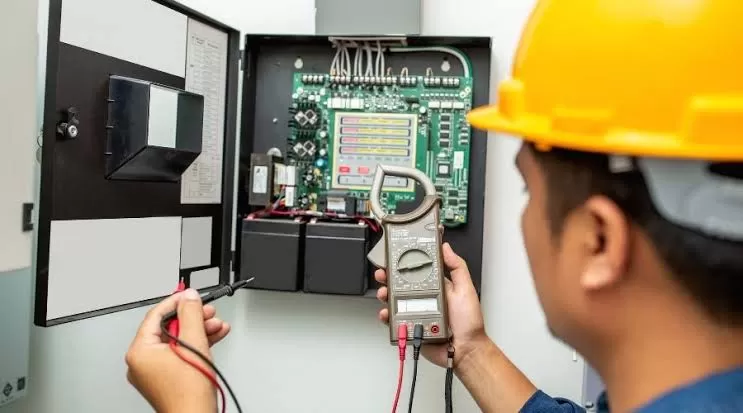

4. Ứng dụng thực tế của ampe kìm đo dòng rò

Nhờ tính năng phát hiện dòng điện lỗi siêu nhạy, thiết bị này trở thành "vũ khí" gối đầu giường của các kỹ sư bảo trì trong nhiều kịch bản:

• Sửa lỗi nhảy aptomat chống rò vô cớ: Khi tủ điện tổng liên tục bị nhảy aptomat chống rò (RCD) một cách ngẫu nhiên mà không rõ nguyên nhân, kỹ sư sẽ dùng ampe kìm kẹp kiểm tra từng nhánh mạch để xem nhánh nào có dòng rò vượt ngưỡng (>30mA). Từ đó nhanh chóng cô lập và sửa chữa thiết bị lỗi mà không cần mò mẫm cắt nguồn toàn bộ hệ thống.

• Đánh giá mức độ lão hóa lớp cách điện: Đo dòng rò định kỳ cho hệ thống cáp trục chính giúp phát hiện sớm tình trạng lớp vỏ cách điện bị bong tróc, ẩm ướt hoặc xuống cấp trước khi sự cố chập cháy lớn xảy ra.

• Đo kiểm định an toàn nghiêm ngặt: Ứng dụng trong việc đo lường an toàn điện cho các hệ thống nhạy cảm như máy móc y tế bệnh viện, phòng server dữ liệu viễn thông — nơi yêu cầu khắt khe về dòng rò dòng rỉ và không được phép ngắt điện tùy tiện trong quá trình kiểm tra.

5. Các thương hiệu ampe kìm đo dòng rò tốt nhất hiện nay

Dưới đây là bảng đánh giá và chấm điểm chi tiết các thương hiệu ampe kìm đo dòng rò uy tín và được giới kỹ sư, thợ điện tại Việt Nam tin dùng nhất hiện nay.

Vì thiết bị đo dòng rò đòi hỏi độ nhạy cực cao (đo mức $mA$) và khả năng chống nhiễu từ trường xuất sắc, nên các thương hiệu đến từ Nhật Bản và Mỹ luôn chiếm ưu thế tuyệt đối về chất lượng.

Bảng chấm điểm các thương hiệu ampe kìm đo dòng rò (Thang điểm 10)

Trên thị trường, phân khúc dòng máy đo dòng rò đòi hỏi hàm lượng công nghệ cảm biến cực cao, vì vậy người tiêu dùng luôn ưu tiên lựa chọn các thương hiệu danh tiếng từ Nhật Bản:

• Ampe kìm Kyoritsu: Các model huyền thoại như Kyoritsu 2433R, KEW 2413R (với đường kính hàm kẹp lớn tới $68mm$ giúp kẹp trọn bó cáp 3 pha) luôn là sự lựa chọn số một của giới thợ điện Việt Nam nhờ độ bền bỉ vượt thời gian và khả năng chống nhiễu từ trường cực tốt.

• Ampe kìm Hioki: Nổi tiếng với các dòng thiết bị tân tiến như Hioki CM4001, CM4002. Điểm mạnh vượt trội của Hioki là thiết kế kìm dạng giọt nước thông minh dễ luồn lách vào các tủ điện chật hẹp, tích hợp thêm kết nối Bluetooth không dây truyền dữ liệu thẳng về điện thoại qua app GENNECT Cross phục vụ lập báo cáo nhanh.

Để đảm bảo kết quả đo chính xác tối đa và được hưởng chính sách bảo hành chính hãng từ nhà sản xuất, quý khách hàng nên tìm đến các đại lý phân phối chính thức. Thiết bị điện Long Nguyễn tự hào là đơn vị uy tín lâu năm chuyên cung cấp các giải pháp đo lường điện chất lượng cao và các dòng ampe kìm chính hãng uy tín tại thị trường Việt Nam.

Kết luận

Sở hữu một chiếc ampe kìm đo dòng rò chất lượng chính là chìa khóa giúp bạn chủ động kiểm soát và nâng cao tính an toàn hệ thống điện cho nhà máy cũng như công trình của mình. Hãy luôn tuân thủ đúng nguyên lý kẹp dây để nhận được kết quả đo đạc chính xác nhất!
